MCGS组态软件的基本概述

MCGS全称为“监视与控制通用系统”。它是为过程控制和实时监测领域服务的通用计算机系统软件，具有功能完善、操作简便、可视性好、可维护性强的突出特点。

MCGS组态软件的功能

概念简单，易于理解和使用。

功能齐全，便于方案设计。

实时性与并行处理。建立实时数据库。

设立“设备工具箱”。

“面向窗口”的设计方法。

MCGS组态软件的特点

利用丰富的“动画组态”功能，快速构造各种复杂生动的动态画面。

引入“运行策略”的概念。复杂的工程作业，运行流程都是多分支的。

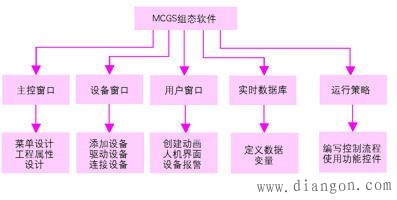

MCGS 系统由五大功能部件组成，主要的功能部件以构件的形式来构造。

支持 OLE Automation 技术。

设立“对象元件库”，解决了组态结果的积累和重新利用问题。提供对网络的支持。

MCGS组态软件的系统构成

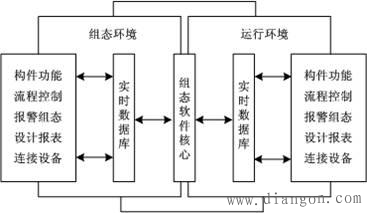

MCGS组态软件是由“组态环境”和“运行环境”两个系统组成。组态环境用于工程文件的编辑，运行环境则用于现场的运行。

MCGS组态软件的常用术语

工程：用户应用系统的简称。引入工程概念，是使复杂的计算机专业技术更贴近于普通工程用户。

对象：操作目标与操作环境的统称。如窗口、构件、数据、图形等皆称为对象。

组态：在窗口环境内，进行对象的定义、制作和编辑，并设定其状态特征（属性）参数，将此项工作称为组态。

属性：对象的名称、类型、状态、性能及用法等特征的统称。

构件： 具备某种特定功能的程序模块，可用VB、VC等程序设计语言编写，通过编译生成DLL、OCX等文件。用户对构件设置一定的属性，并与定义的数据变量相连接，即可在运行中实现相应的功能。

策略：是指对系统运行流程进行有效控制的措施和方法。

可见度：指对象在窗口内的显现状态，即可见与不可见。

组对象：用来存储具有相同存盘属性的多个变量的集合，内部成员可包含多个其他类型的变量。组对象只是对有关联的某一类数据对象的整体表示方法，而实际的操作则均针对每个成员进行。

父设备 ：本身没有特定功能，但可以和其他设备一起与计算机进行数据交换的硬件设备。

子设备 ：必须通过一种父设备与计算机进行通讯的设备。如：plc、PIC采集卡等。
