RC有源滤波器转换为电容积分器示例

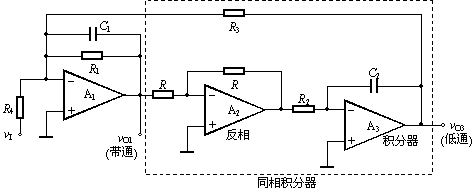

图1所示为双二阶（带通和低通）RC有源滤波器，运放A₁和A₃构成反相积分器，而A₂构成单位增益反相器，因而A₂、A₃构成同相积分器。

对于输入信号来说，v_o1具有二阶带通特性，而v_o3具有低通特性。其传递函数分别为

（1）

（2）

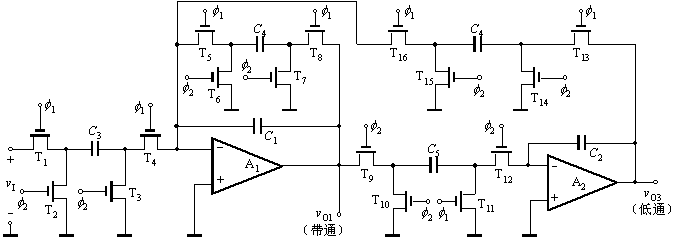

在前述开关电容积分器的基础上，根据等效关系，由图（a）得到图（b）所示的开关电容带通滤波器和低通滤波器电路。图（b）中T₁~T₄和C₃、T₅~T₈和C₄、T₉~T₁₂和C₅，T₁₃~T₁₆和C₆分别等效图（a）中的R₄、R₁、R₂和R₃。而图（a）中的同相积分器，在图（b）中由T₉~T₁₂、C₅、C₂和运放A₂所组成的同相积分器所代替。
