电流及其参考方向

电流

带电粒子的定向运动，就形成电流。某处的电流大小等于单位时间内通过该处的电荷量。

规定正电荷定向运动的方向（即负电荷的反方向）为电流的实际方向。

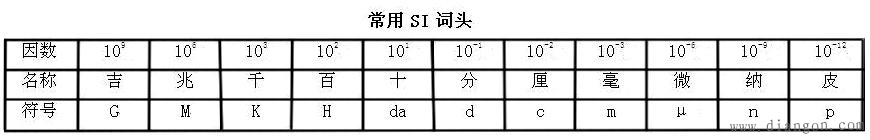

电流的单位是安培，简称安，用符号A表示,常用单位有千安（kA）、毫安（mA）、微安（μA）

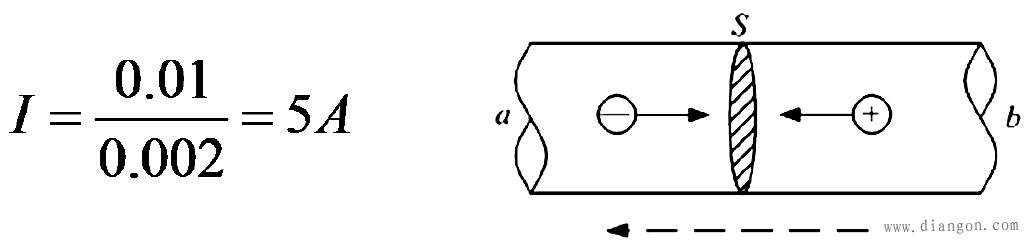

例题1-1．如图所示，在0.002s内，有负电荷0.005C，从a向b通过S面，同时有正电荷0.005C从b向a通过S面，试分析通过面S的电流的大小和方向。

解：向相反方向的正、负电荷的效应相同，这里相当于有0.005 0.005=0.01C的正电荷由b向a通过面S，所以通过面S的电流大小

方向如图中虚线箭头所示。

电流的参考方向

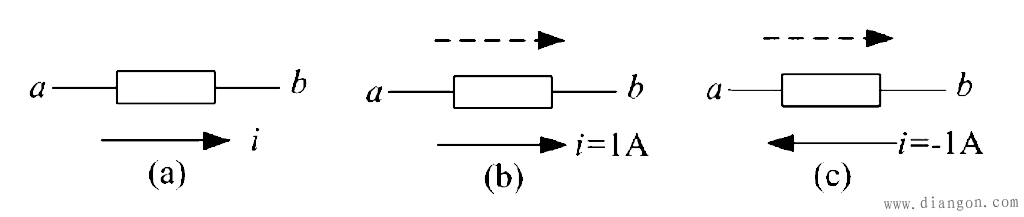

在一条支路可能的两个方向中任意选择一个方向，作为电流分析计算时采用的方向，这个方向叫做电流的参考方向，用实线箭头表示在电路图上，并标以电流的符号，如图（a）。

电流的参考方向都用带箭头的实线表示，实际方向则用带箭头的虚线表示。电流的参考方向除用实线箭头在电路图上表示外，还可以用双下标表示，如图（b）所示，可用 表示其参考方向a指向b；如图（c）所示，可用 表示其参考方向由b指向a。显然两者相差一个负号，即
