数控机床典型电气控制环节

数控机床是应用机电一体化控制技术工作的设备。众所周知，在停电的状态下，无论是普通机床还是数控机床那是无法工作的。并且数控机床的操作面板上有各种控制按钮，当需要机床完成某一动作时，需要按下相应的控制按钮。数控机床控制电源的引入、各种控制逻辑的实现、各种控制按钮的生效都需要机床电气控制系统的支持。

为了表达机械设备电气控制系统工作原理，便于使用、安装、将电气控制系统中各电气元件及其连接，用一定的图形表达出来，这样绘制出来的图就是电气控制系统图。

常见的电气控制系统固有电气原理固、电器布置图以及电气安装接线图。本任务重点训练机床电气原理图的设汁。

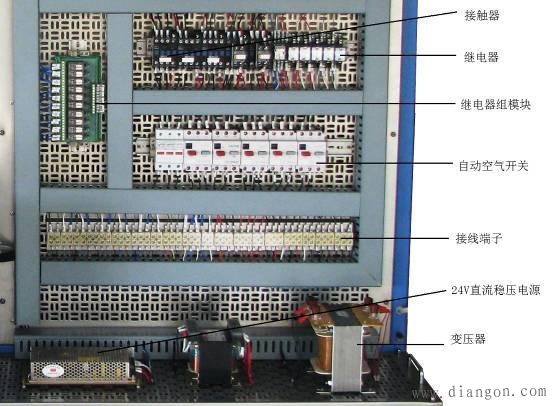

THWSK-2A型数控机床继电器接触器控制电路部分主要电器元件如上图所示。由这些电器元件所组成的主要控制环节包括：启动控制电路，电动刀架电动机控制电路，冷却液电动机按制电路，数控系统硬件连接电路，plc接口电路，伺服驱动装置控制电路，变频器控制电路。
