普传变频器复位异常故障一例

普传30kW机器上电后，面板数码屏显示C.Err，液晶屏显通讯中断。主板MCU与面板MCU的通讯传输采用HC14D反相器电路，测其输入、输入侧电压，符合反相器特征，如输入端电压0.5V，输出端为4.4V，二者之和约为5V。用示波器测量，相关引脚有杂乱脉冲波形。

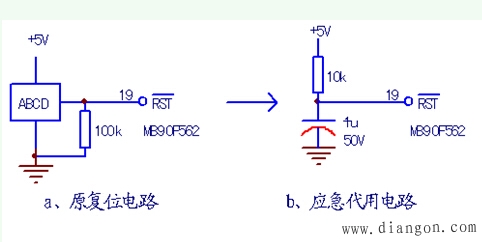

检查主板MCU工作基本工作条件。MCU器件型号为MB90F562，其中19脚为系统复位端，低电平复位有效，采用专用三端复位器件（印字标注为ABCD），测19脚静态电压约为0.5V，而正常时静态电压应为 5V。

判断复位器件（三端元件，专用复位芯片，印字ABCD）损坏，焊下后，试用10k，1uF元件搭接复位电路，上电，面板显示正常，故障排除。
