传感器定义与理解

中华人民共和国国家标准GB7665－2005，对传感器（Transducer/Sensor）的定义是：能感受被测量并按一定规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。其中，敏感元件（Sensing element）是指传感器中能直接感受或响应被测量的部分；转换元件（Transducing element）是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

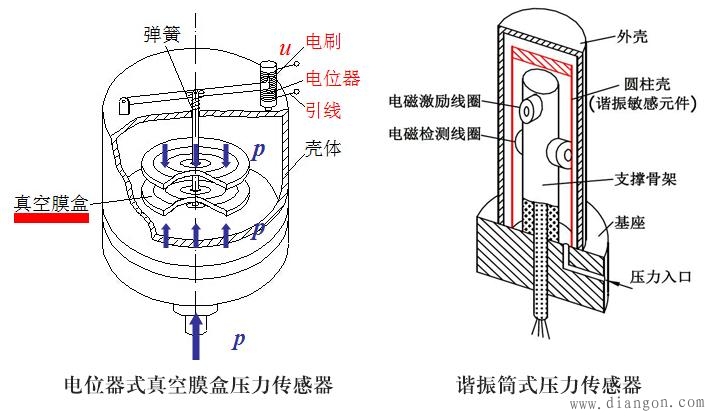

■ 感受的被测量：压力p ■ 感受的被测量：压力 p

■ 敏感元件：真空膜盒 ■ 敏感元件：圆柱壳(谐振筒)

■ 转换元件：杠杆、电位器 ■ 转换元件：电磁检测线圈

■ 输出信号：电位器电压u ■ 输出信号：检测线圈的电压u(周期信号的频率f)

从三个方面来理解与把握：

1. 作用——测量，应用传感器的目的(功能)；

2. 工作机理——敏感元件，传感器技术的核心，研究、设计、制作传感器的关键；

3. 输出信号——适于测量的电信号。

关键词？

传感器的基本结构组成

传感器的基本结构组成示意图

敏感元件：传感器的核心

■ 敏感元件可以工作于开环状态

■ 敏感元件也可以工作于闭环状态
