三菱D740系列变频器接口

数控机床上采用变颇主轴。可在一定范围内实现主轴的无级变速。数控系统输出模拟量电压信号，作为变颠器的速度结定信号。数控系统采用开关昼输出信号控制主轴启、停(或正、反转)。

THWSKW-2A型实验设备采用三菱D740系列0.75KW变频器，如下图所示。

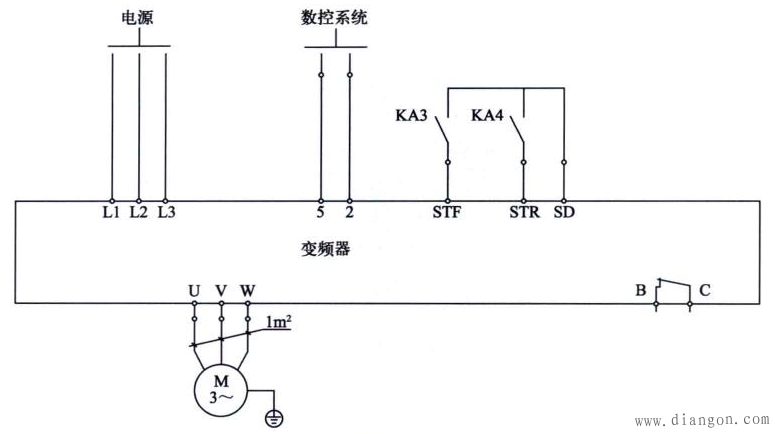

与伺服驱动装置类似，变频器硬件接口主要包括与数控系统主轴转速驱动信号连接的接口、与plc主轴转向控制信号连接的接口以及强电输入、输出接口。如下图所示。

• 1．三相交流电输入接口

如上图所示，主电路R/L1、S/L2、T/L3端子为三相交流电输入接口。

• 2．变领器与主轴电动机接口

如上图所示，主电路U、V、W端子为变频器与主轴电动机接口。

• 3．主轴转向控制信号接口

STF：正转启动，STF信号洲时主轴正转，OFF时为停止指令。

STR：反转启动，STR信号ON时主轴反转，OFF时为停止指今。

• 4．数控系统与变频器接口

数控系统通过模拟主轴信号接口输出的0--10V模拟电压信号，与变频器2.5端子相连实现对主轴转速控制。
