功率放大电路的一般问题

能够给负载提供足够大功率的放大器称功率放大器。

功率放大器的作用： 用作放大电路的输出级，以驱动执行机构。如使扬声器发声、继电器动作、 仪表指针偏转等。

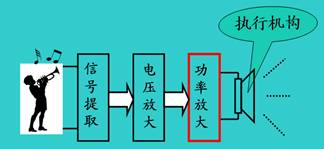

例1： 扩音系统

例2：温度控制 R₁-R₃:标准电阻 V_a : 基准电压 R_t : 热敏电阻 A：电压放大器

1. 功率放大电路的主要特点

功率放大电路是一种以输出较大功率为目的的放大电路。因此，要求同时输出较大的电压和电流。 管子工作在接近极限状态。

一般直接驱动负载，带负载能力要强。

2. 要解决的问题

功率要大 提高效率 减小失真 管子的保护

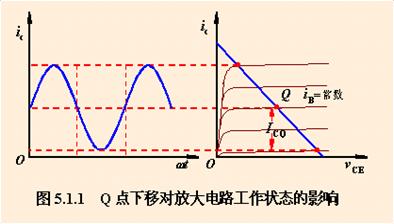

3. 提高效率的途径

降低静态功耗，即减小静态电流。

功放电路中电流、电压要求都比较大，必须注意电路参数不能超过晶体管的极限值: I_cm 、V_(BR)CEO 、 P_CM 。

4. 三种工作状态

三极管根据正弦信号整个周期内的导通情况，可分为几个工作状态：

甲类：一个周期内均导通

乙类：导通角等于180°

甲乙类：导通角大于180°

丙类：导通角小于180°
