变压器差动保护原理图解
时间：2023-03-10作者：佚名
|

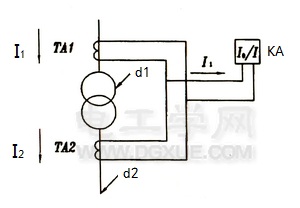

电流互感器TA1和TA2之间的区域就是差动保护区，当保护区内发生短路故障时，即变压器内部（如dl点），电流继电器KA中将产生较大的启动电流使保护装置动作，而当保护区外短路时，即变压器外部如（d2点），电流继电器中只流过一较小的不平稳电流，保护装置不会动作。 所谓变压器的纵联差动保护，是指由变压器的一次和二次电流的数值和相位进行比较而构成的保护。纵联差动保护装置，一般用来保护变压器线圈及引出线上发生的相间短路和大电流接地系统中的单相接地短路。对于变压器线圈的匝间短路等内部故障，通常只作后备保护。
纵联差动保护装置由变压器两侧的电流互感器和继电器等组成，两个电流互感器串联形成环路，电流继电器并接在环路上。因此，电流继电器的电流等于两侧电流互感器二次侧电流之差。在正常情况下或保护范围外发生故障时，两侧电流互感器二次侧电流大小相等，相位相同，因此流经继电器的差电流为零，但如果在保护区内发生短路故障，流经继电器的差电流不再为零，因此继电器将动作，使断路器跳闸，从而起到保护作用。
变压器纵差保护是按照循环电流原理构成的，变压器纵差保护的原理要求变压器在正常运行和纵差保护区（纵差保护区为电流互感器TA1、TA2之间的范围）外故障时，流入差动继电器中的电流为零，保证纵差保护不动作。但由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差保护的正确工作，就须适当选择两侧电流互感器的变比，使得正常运行和外部故障时，两个电流相等。 |
