合理设置静态工作点是实现不失真放大的基础

由于BJT是非线性器件，为使放大电路在输入小信号时，BJT始终工作于线性区，合理地设置静态工作点（Q点）十分重要。

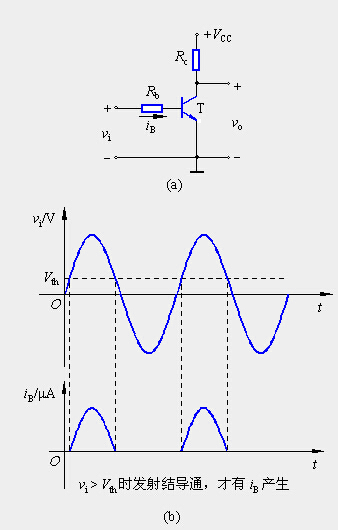

我们以如图a所示的无静态偏置电流共射电路为例来说明。

静态：将输入端短路，根据电路分析可知I_B=0、I_C=0、V_CE=V_CC，BJT处于截止状态。

动态：若v_i峰值小于b-e间导通电压，则在信号的整个周期内BJT始终工作在截止状态，此时无输出信号；如v_i的幅值足够大，BJT也只可能在信号正半周大于b-e间导通电压的时间间隔内导通，如图b所示。由以上分析可知输出信号出现严重失真。

只有在信号的整个周期内BJT始终工作在放大状态，输出信号才不会产生失真。因此，必须设置合适的静态工作点。
