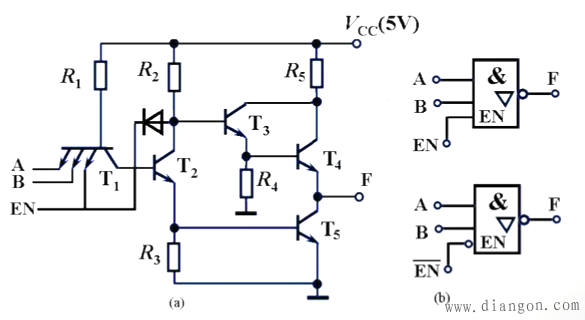

TTL三态门电路及其逻辑符号
时间：2023-03-10作者：佚名
|
1.EN=1，二极管截止，电路按正常逻辑工作。 2.EN=0，二极管导通，T3输入低电平，T4截止，T5也是截止：输出高阻抗。
三态门电路及其逻辑符号 |
