零序差动保护的调试方法

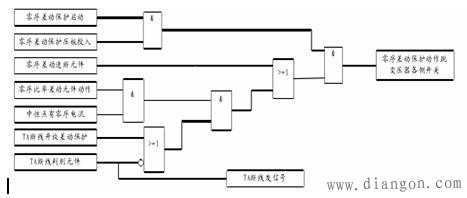

　　1.PST1200变压器保护装置零序差动保护动作原理图如图1所示。

　　图1 零序差动保护动作原理图

　　通过选择控制字可整定保护是否受TA断线闭锁，并且中性点有零序电流也是零序比率差动元件动作出口的一个必要条件。

　　2.各侧TA二次额定电流不同对零序差动保护的影响

　　西北330kV电网系统中，对于330kV/110kV/35kV的三绕组自耦变压器，高压侧和中性点的TA二次额定电流采用的是1A制，而中压侧TA二次额定电流采用的是5A制，而且各侧的TA变比也是不同的，保护装置需要对由三侧TA变比引起的零序回路不平衡进行调整。PST1200变压器保护装置是以高压侧零序电流为基准，其他两侧的零序电流折合到高压侧，平衡系数的计算方法为：

　　高压侧平衡系数为1;

　　中压侧平衡系数为MTA/HTA(即中压侧的TA变比与高压侧TA变比的比值);

　　中性点平衡系数为LTA/HTA(即中性点TA变比与高压侧TA变比的比值);

　　3.零序差动保护调试步骤

　　3.1 电流通道采样精度的校验

　　3.1.1分别从保护装置各侧电流端子处通入三相对称电流，校验装置三相电流及零序电流的采样精度。

　　3.2.2分别从保护装置各侧电流端子处通入单相电流，察看零序电流显示是否精确。

　　3.2 差动电流定值及差速电流定值的校验

　　3.2.1从保护装置高压侧电流端子处通入单相电流，电流大小为1.05倍的I0cd(I0sd)以及0.95倍的I0cd(I0sd)，校验1.05倍定值可靠动作，0.95倍的定值可靠不动作。

　　3.2.2从保护装置中压侧电流端子处通入单相电流，电流大小为1.05倍的I0cd*中压侧平衡系数(I0sd*中压侧平衡系数)以及0.95倍的I0cd*中压侧平衡系数(I0sd*中压侧平衡系数)，校验1.05倍定值可靠动作，0.95倍的定值可靠不动作。

　　3.2.3从保护装置中性点电流端子处通入单相电流，电流大小为1.05倍的I0cd*中性点平衡系数(I0sd*中性点平衡系数)以及0.95倍的I0cd*中性点平衡系数(I0sd*中性点平衡系数)，校验1.05倍定值可靠动作，0.95倍的定值可靠不动作。

　　3.3 零序比率制动元件的校验

　　分别以高压侧对中压侧、高压侧对中性点、中压侧对中性点两侧比率制动校验比率制动特性曲线。

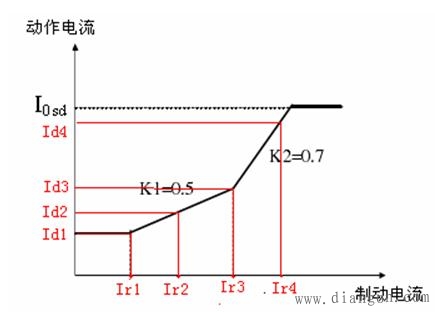

　　图2 特性曲线标注

　　3.3.1如图2所示，在横坐标上(制动电流)分别取几个点例如取Ir1= I0zd，Ir2=2 I0zd，Ir3=3 I0zd，Ir4=3.2 I0zd，根据曲线特性计算相对应的Id1，Id2，Id3，Id4，由Id=|I01 I02 |;Ir=max(|I01|,|I02|)，已知Id 、Ir，可求出I01 和I02。

　　3.3.2将求出的一组值加入装置，校验正确性。例如，若校验中压侧制动高压侧时，当I01 >I02时，将I01加入中压侧电流通道中(此电流加入前需乘以中压侧平衡系数)，在高压侧电流通道中加入比I02小的一个电流值，此时，零序差动保护不动作，将此值设为变量并逐渐抬高，当抬高到I02附近值时，零序差动保护动作，证明这组值是正确的。

　　3.3.3按照上述方法校验其他几组值，通过这几组值可以确定曲线，进而校验比率特性的正确性。

　　以上在校验差动定值时，中性点应保证始终有流，所以在做中压侧零序电流制动高压侧零序电流时，应考虑中性点电流的影响。

　　4.结论

　　(1)零序差动保护不反应相间故障，不反应低压侧故障，但对于在星形绕组发生的单相接地故障反应比较灵敏。

　　(2)零序差动保护不用考虑变压器绕组接线方式的影响，只须考虑各侧TA变比的影响，令现场调试较差动保护简单。
