数控机床滚珠丝杠螺母副装配所需的工量具

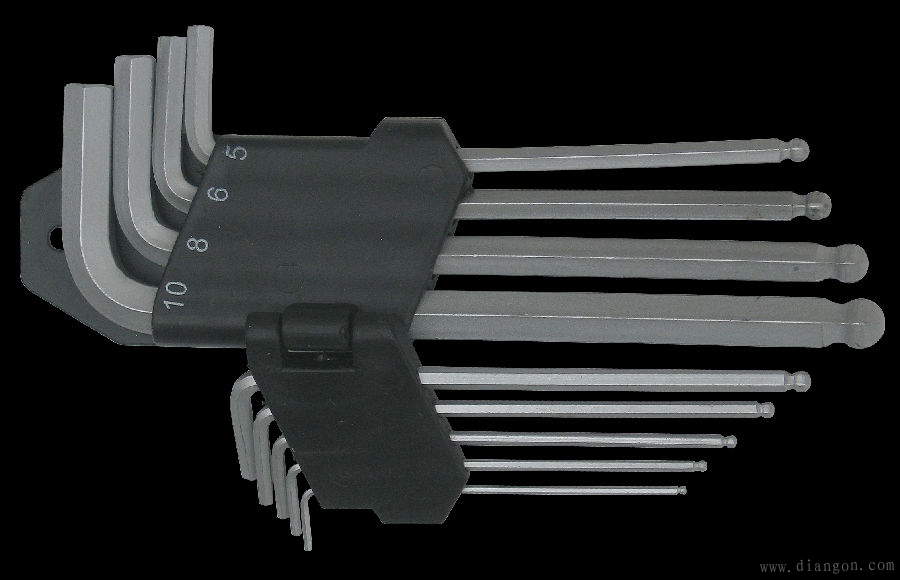

• （1）球头内六角扳手

球头内六角扳手在本任务中用于紧固电动机支座、轴承支座、轴承盖、螺母座的安装螺钉。

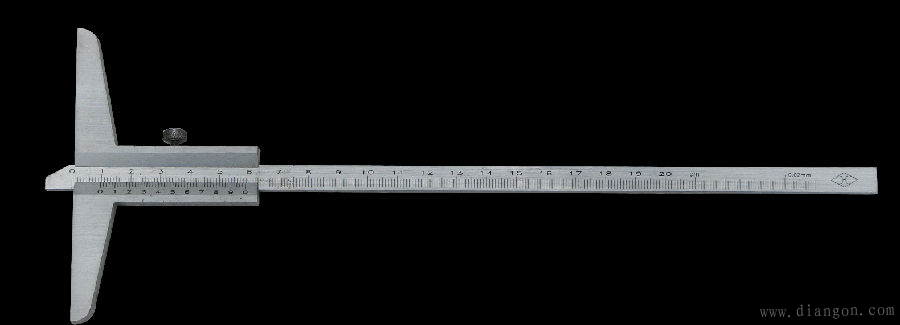

• （2）游标卡尺

游标卡尺在本任务中用于测量波珠丝杠与导轨平行，同时使两根导轨相对于丝杠对称。

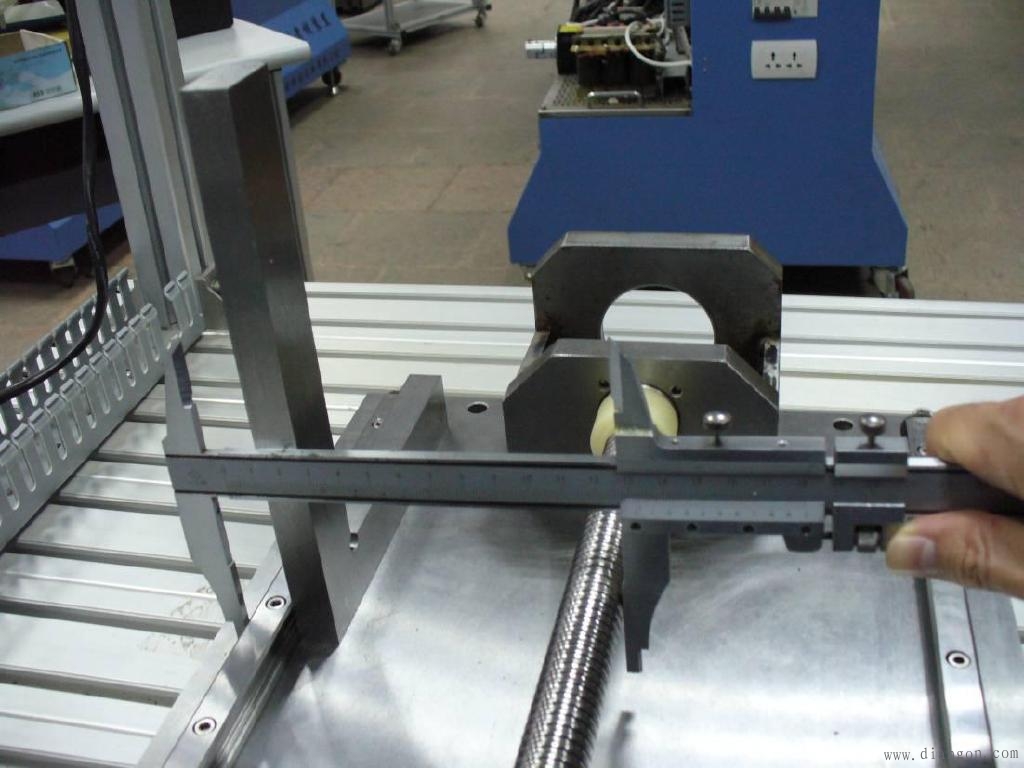

为了便于测量，可借助直角尺作为辅助工具，测旦时使游标卡尺的尺身紧贴直角尺的一直角边。图下所示为直角尺辅助测量。

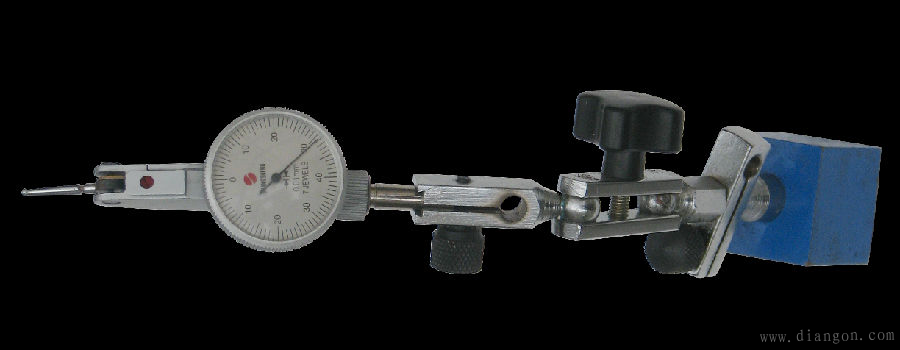

• （3）杠杆百分表和磁力表座

杠杆百分表在本任务中用于测量电动机支座与轴承支座对于滚珠丝杠安装孔的同轴度。

注意：

杠杆百分表在测量时测量位置必须选在滚珠丝杠的上母线，即在该位置百分表示值为最大，否则易产生测量误差。
