用与非门组成的单稳态触发器

利用与非门做开关，依靠定时元件 RC 的冲放电来控制与非门的开启和关闭。单稳态电路有微分型和积分型两大类，这两大类触发器对触发脉冲的极性与宽度有不同的要求。
• 微分型单稳态触发器
如图1 所示 , 负脉冲触发 ,Rp 和 Cp 构成输入微分电路； R 、 Rw 、 C 构成微分定时电路。输出脉宽 tw ≈ (0.7-1.3)RC 。 其工作波形图如图2 所示。图中与非门可用 74XX00 。引脚图如图2

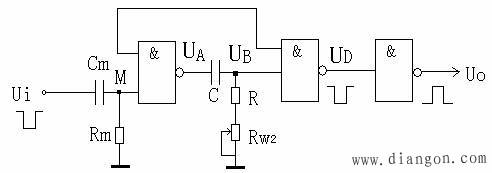

图1 微分型单稳态触发器

图2 74XX00 引脚图

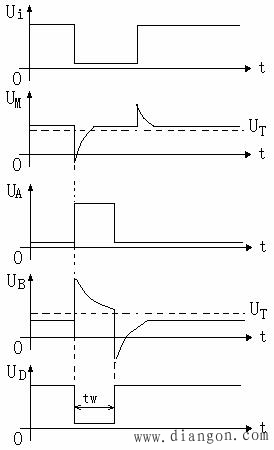

图3 微分型单稳态触发器波形图

微分型单稳态触发器 [ 图1 ] 包含阻容元件构成的微分电路。电容 Cm 和电阻 Rm 构成一个时间常数很小的微分电路，它能将较宽的矩形触发脉冲 ui 变成较窄的尖触发脉冲 Um 。
②积分型单稳触发器
电路如图4 所示 , 采用正脉冲触发。 tw ≈ 1.1RC 。 其工作波形图为图5

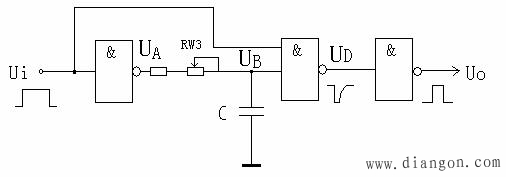

图4 积分型单稳触发器

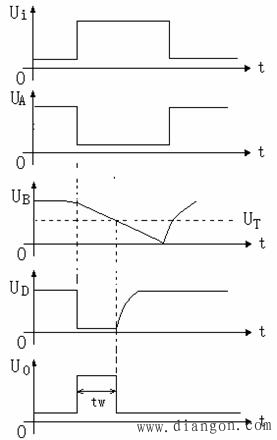

图5 积分型单稳态触发器工作波形图
