多级放大电路电压及其级间耦合方式

多级放大电路的放大倍数

多级放大电路的连接，产生了单元电路间的级联问题，即耦合问题。放大电路的级间耦合必须要保证信号的传输，且保证各级的静态工作点正确。
直接耦合——耦合电路采用直接连接或电阻连接，不采用电抗性元件。直接耦合电路可传输低频甚至直流信号，因而缓慢变化的漂移信号也可以通过直接耦合放大电路。
电抗性元件耦合——级间采用电容或变压器耦合。电抗性元件耦合，只能传输交流信号，漂移信号和低频信号不能通过。
根据输入信号的性质，就可决定级间耦合电路的形式。

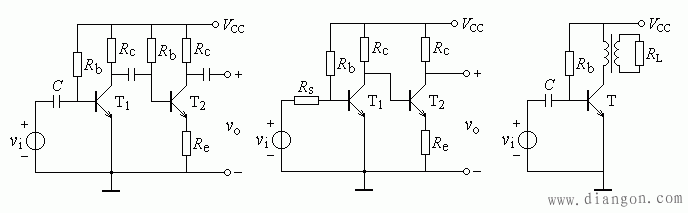

耦合电路的简化形式如图所示。

1、用输入电阻法求电压增益
在求分立元件多级放大电路的电压放大倍数时有两种处理方法。一是将后一级的输入电阻作为前一级的负载考虑，即将第二级的输入电阻与第一级集电极负载电阻并联，简称输入电阻法。二是将后一级与前一级开路，计算前一级的开路电压放大倍数和输出电阻，并将其作为信号源内阻加以考虑，共同作用到后一级的输入端，简称开路电压法。

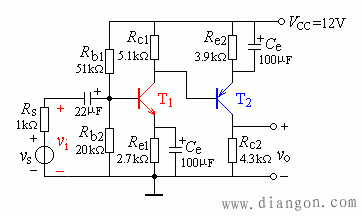

现以图07.03的两级放大电路为例加以说明，将该图给出参数后示于图1中。

三极管的b₁＝b₂＝b＝100，V_BE1＝V_BE2＝0.7V。计算总电压放大倍数。分别用输入电阻法和开路电压法计算。

1.求静态工作点

2.求电压放大倍数
先计算三极管的输入电阻

电压增益

如果求从 V_S 算起的电压增益，需计算输入电阻

2、直接耦合

直接耦合或电阻耦合使各放大级的工作点互相影响，应认真加以解决。

1. 零点漂移
零点漂移是三极管的工作点随时间而逐渐偏离原有静态值的现象。
产生零点漂移的主要原因是温度的影响，所以有时也用温度漂移或时间漂移来表示。工作点参数的变化往往由相应的指标来衡量。
一般将在一定时间内，或一定温度变化范围内的输出级工作点的变化值除以放大倍数，即将输出级的漂移值归算到输入级来表示的。例如 mV/°C 或 mV/min。

2. 前后极静态工作点的相互影响
直接耦合或电阻耦合使各放大级的工作点互相影响，这是构成直接耦合多级放大电路时必须要加以解决的问题。
如果将基本放大电路去掉耦合电容，前后级直接连接，如图07.02所示。于是
V_C1＝V_B2
V_C2＝V_B2 ＋ V_CB2＞V_B2（V_C1）
这样，集电极电位就要逐级提高，为此后面的放大级要加入较大的发射极电阻，从而无法设置正确的工作点。这种方式只适用于级数较少的电路。
