电磁型继电器的作用、原理与构成图解

（a） （b） （c）
（a）为螺管线圈式
1—线圈 2—衔铁 3—电磁铁 4—静触点 5—动触点 6—反作用弹簧
（b）为吸引衔铁式
1—线圈 2—衔铁 3—电磁铁 4—止挡 5—触点 6—反作用弹簧
（c）为转动舌片式
1—线圈 2—舌片 3—电磁铁 4—止挡 5—触点 6—反作用弹簧
2、基本工作原理
当继电器线圈中通入电流Ij时，产生磁通φ。Φ经铁心、衔铁和气隙形成回路，衔铁被磁化，产生电磁力Fdc。当Fdc克服弹簧反作用力，衔铁被吸起，触点接通，称为继电器动作。

动作电流：使继电器从释放状态改变至动作后状态的最小电流。
返回电流：使继电器从动作后状态改变至释放状态最大电流。
回系数：返回电流与动作电流的比值，称为返回系数。
二、电磁型电流继电器
1、构成

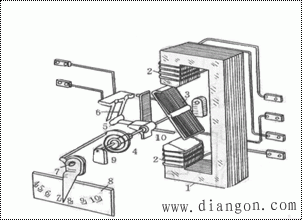

以DL—10型为例，如图：

1—电磁铁；2—线圈；3—Z形舌片；4—弹簧；5—动触点；6—静触点；
7—整定值调整把手； 8—整定值刻度盘
2、动作原理
当继电器线圈中通入电流Ij时，产生磁通φ,Φ经铁心、衔铁和气隙形成回路，衔铁被磁化，产生电磁力Fdc,当Fdc克服弹簧反作用力，衔铁被吸起，触点接通，继电器动作。
3、作用
在继电保护中反应并判断被保护对象上电流的变化。
4、图形与文字符号
KA

5、型号
如：DL——10的含义：
10—设计序号
L—反应的物理量类型（L:电流；Y:电压；S:时间；X:信号；Z:中间）
D—工作原理（D:电磁型；G:感应型；B:半导体型；W:微机型；L:整流型）
6、动作电流的调整方法：
1）粗调：改变绕组匝数，即连接方式。线圈选用串联方式时，整定值为整定把手指示值×1，线圈选用并联方式时，整定值为整定把手指示值×2。
2）细调：改变弹簧的反作用力，精细调节动作电流数值。
3）改变舌片的初始位置，由于涉及到改变继电器的结构，一般不采用该方式。
由于继电器在转动过程中，磁阻在减小，电磁力矩在增大，存在剩余力矩。同时由于摩擦力矩的存在，使得继电器的返回系数，必定小于1。
返回系数Kre=返回电流Ire/动作电流Iop
三、电磁型电压继电器
1、构成与动作原理
过电压继电器的构成及动作原理与DL—10一致，只是反应的物理量不同。
2、作用
电压继电器分为过电压继电器和低电压继电器。
过电压继电器使用动合（常开）触点反应被保护对象上工作电压的升高，低电压继电器使用动断（常闭）触点反应被保护对象上工作电压的下降。过电压继电器动作电压、返回电压定义与过电流继电器相同。
低电压继电器动作电压：使继电器动作的最大电压，称为动作电压；返回电压：使继电器返回的最小电压，称为返回电压；返回系数：由于低电压继电器是反应电压的下降而动作，当继电器动作将故障切除后，电力系统的电压会恢复正常，所以返回电压的数值大于动作电压的数值，返回系数恒大于1。
3、图形与文字符号

低电压继电器KV 过电压继电器KV
4、动作电压调整方法
与电磁型电流继电器的调整方法相同。 以下内容由深圳昊龙达震动盘转载，如有侵权，请电话或电邮告知，我司会及时响应。
四、电磁型时间继电器

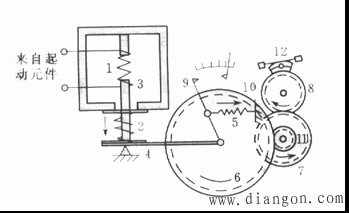

1、构成

2、动作原理
线圈未加电压时，弹簧3将衔铁2推出，连杆4使弹簧5处于拉伸状态。线圈加上规定电压值时，电磁力克服弹簧力将衔铁吸入线圈，连杆被释放，在弹簧5的作用下，动触点6受钟表机构控制，反时针匀速转动。经整定的延时，动、静触点接触，继电器动作，输出信号；
去掉电压时，弹簧3将衔铁与连杆顶回原位。继电器返回。返回时，连杆带动轴系顺时针旋转。脱离钟表机构的控制，所以返回是瞬时的。
3、作用
时间继电器是用于保护获得所要求的延时。
4、动作时间的调整
改变动、静触点之间的距离。
5、图形与文字符号
文字符号：KT 图形符号：用矩形表示其线圈，接点的表示方法参见附表。
五、信号继电器

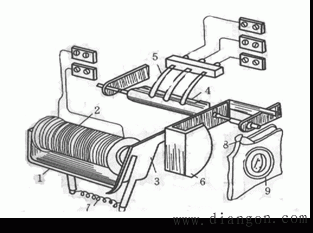

1、构成

2、动作原理
当通入线圈的电流大于继电器动作电流要求时，衔铁被吸引，信号牌失去支持，靠自身重量落下，且保持于垂直位置，通过外壳的玻璃窗口可以看到掉牌。信号牌落下后，触点闭合，输出信号（接通声、光电路）。
3、作用
作为保护装置动作的指示。
4、复归方法
特点：必须人工手动复归。（电力系统规定：故障时，必须保留相应的灯光信号，待故障排除后才能复归）
现在常用DXM—2A型信号继电器，特点：灯光显示、磁保持、远方手动复归。
5、图形与文字符号
文字符号：KS 图形符号：用矩形表示其线圈，接点的表示方法参见附表。
六、中间继电器
1、构成

2、动作原理
与所有电磁型继电器动作原理一致。
3、作用
接点用于增加接点数量与容量。一般中间继电器都具有2—4对以上的接点，且容量比较大，可用于接通、断开二次回路内的电流。
4、干簧继电器特点：结构简单，动作时无机械传动，触点不容易磨损，动作速度快，功耗小，体积小、重量轻；触点返回弹力小，容易粘住。
5、图形与文字符号
文字符号：KM或KCO（保护出口中间继电器） 。
图形符号：用矩形表示其线圈，接点的表示方法参见附表。

附表1：继电器线圈和触点的表示方法
