数控机床滚珠丝扛螺母副的装配与调试

一、滚珠丝杠螺母副的装配与调试步骤

（1）丝杠螺母座安装干丝杠螺母上。

（2）丝杠间隔套和轴承支座侧轴承盖安装于丝杠上。

（3）轴承和角接触球轴承间隔卖安装于丝杠上。

（4）滚珠丝杠螺母副组件安装于电动机支座和轴承支座上。

（5）预紧电动机支座和轴承支座的紧固螺钉安装于底座平板上，预紧丝扛两端轴承盖的紧固螺钉。

（6）耪调滚珠丝杠与导轧平行以及两根导轨相对于丝杠对称度。

（7）电动机支座与轴承支座对于滚珠丝杠安装孔的同轴度的调试。

（8）精调滚珠丝杠与导轨平行度以及两根导轨相对于丝扛对称度。

（9）紧固电动机支座和轴承支座的紧固螺钉，同时紧固丝杠两端轴承盖的紧固螺钉。
二、调试注意点

（1）滚珠螺母应在有效行程内运动，避免螺母越程脱离丝杠轴而使滚珠脱落。

（2）注意波珠丝杠螺母副组件安装顺序，正确安装顺序依次为丝扛螺母座、丝扛间隔套、电动机支座侧轴承、轴承支座侧轴承盖、角接触球轴承和角接触球轴承间隔套。

（3）安装丝杠螺母座时，不可使力过大以免螺母损坏。

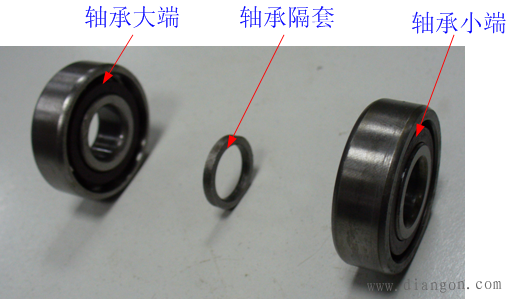

（4）两个角接触球轴承的安装方式：根据装配图的要求，明确轴承的安装方式。本任务要求两个角接触球轴承面对面安装，即轴承喇叭口大端胡内——轴承外因的薄边朝向里侧，厚边朝向外侧，如下图所示。

（5）要正确使用量具——游标卡尺和杠杆百分表，特别是杠杆百分表，以减小读数误差。

（6）滚珠丝杠与导轨平行度以及两根导轨相对丝杠对称的调试时，不要使用橡皮锤敲击丝杠，调整时可敲击电机支座或轴承支座。

（7）在调试过程中，要保证丝杠的轴线必须和与之配套导轨的轴线平行，丝杠两端的轴承支座孔中心与丝杠螺母中心必须同轴，保证同轴度在允差范围内。

装配调试

在滚珠丝扛螺母副的装配与调试过程中，能进一步了解掌握设备调试的方法、技巧及注意点，培养严谨的作风。总结经验．把装配调试过程中遇到的问题、解决的方法记录下来。
