PN结的正向导电性

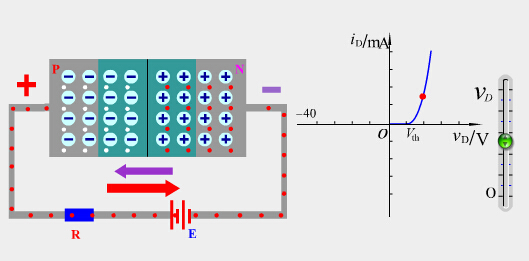

当PN结加上外加正向电压，即电源的正极接P区，负极接N区时，外加电场与PN结内电场方向相反。在这个外加电场作用下，PN结的平衡状态被打破，P区中的多数载流子空穴和N区中的多数载流子电子都要向PN结移动，当P区空穴进入PN结后，就要和原来的一部分负离子中和，使P区的空间电荷量减少。同样，当N区电子进入PN结时，中和了部分正离子，使N区的空间电荷量减少，结果使PN结变窄，即耗尽区由厚变薄，由于这时耗尽区中载流子增加，因而电阻减小。势垒降低使P区和N区中能越过这个势垒的多数载流子大大增加，形成扩散电流。在这种情况下，由少数载流了形成的漂移电流，其方向与扩散电流相反，和正向电流比较，其数值很小，可忽略不计。这时PN结内的电流由起支配地位的扩散电流所决定。在外电路上形成一个流入P区的电流，称为正向电流。当外加电压稍有变化（如O.1V），便能引起电流的显著变化，因此电流是随外加电压急速上升的。 这时，正向的PN结表现为一个很小的电阻。
