智能化楼宇的BAS系统设计

BAS设计原则

系统设计与设备选型应采用技术先进、成熟稳定的主流技术，并采用开放的、标准的协议。同时，从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠、稳定，并具有良好的性价比。

BAS设计依据和相关标准

（1）《智能建筑设计标准》（GB/T50314—2006）。

（2）《民用建筑电气设计规范》（JGJ16-2008）。

（3）《智能建筑弱电工程设计施工图集》（GJBT－471）等。

其他设计依据：甲方提供的技术资料和设计要求；采用的控制系统的技术手册。

BAS设计步骤

1.技术需求分析。

2.确定各功能子系统的控制方案。

3.确定系统监控点及监控设备。

4.统计汇总控制设备（传感器、控制器）清单,对选配的控制设备、软件进行列表统计与汇总。

5.绘制各种被控设备的控制原理图,绘制出整个设备BAS施工平面图及系统图。

6.采用组态软件完成系统、画面及控制组态和软件设计。

系统的组态

组态 Configuration,就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。与硬件生产相对照，组态与组装类似。

在组态概念出现之前，要实现某一任务，都是通过编写程序来实现的。人机界面生成软件就叫工控组态软件。

用组态软件提供的工具来形成自己的作品，并以数据文件保存作品，而不是执行程序。组态形成的数据只有其制造工具或其他专用工具才能识别。

工控组态形成的组态结果是用在实时监控的。组态工具的解释引擎，要根据这些组态结果实时运行。

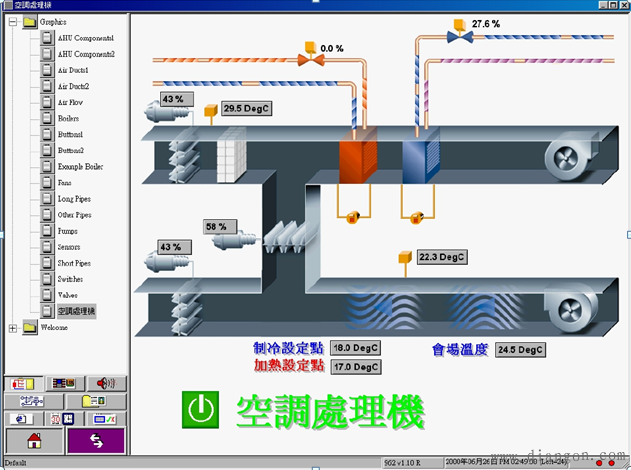

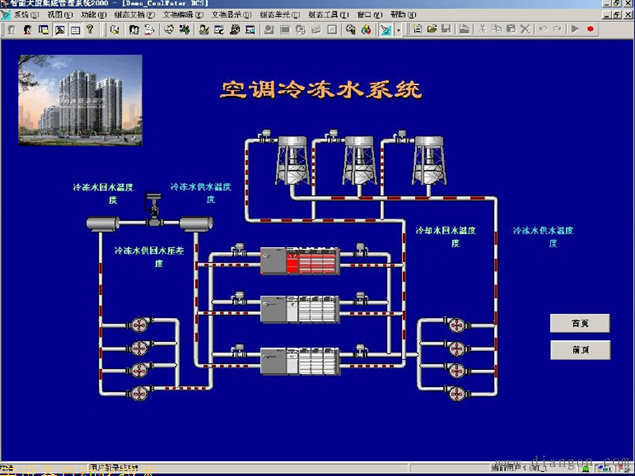

组态画面
