江森DX-9100智能楼宇系统配置和参数

DX-9100直接数字控制器是METASYS系统的最前端装置，ME-TASYS 扩展式数字控制器对于冷冻机组或锅炉设备、空调系统、H-VAC的处理过程、分布照明及有关电气设备的控制来说，都是一种理想的数字控制器。

(1)DX-9100直接数字控制器

控制器的独立配置，使其软、硬件的功能能灵活地适应各种不同的控制过程。除了它突出的灵活控制之外，控制器还可在扩展总线上连接I/O 扩展模块，来增加它的输入、输出点的容量。DX-9100控制器的特点是：

1.内置控制程序功能模块

2.图形配置工具

3.独立控制

4.实时时钟及时间程序

5.扩展总线提供额外的 I/O 点

6.扩展模块可适应各种模拟数字的 I/O 不同组合

7.安装基座（选项）

8.N2 总线通讯

9.具有动态数据存取能力的网络软件

10.内置状态显示及控制盘

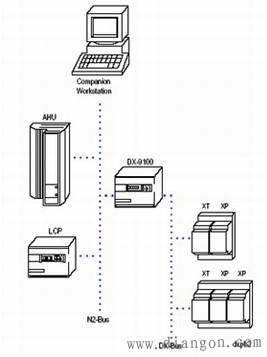

(2)DX-9100扩展模板和扩展模块

DX-9100的扩展由扩展模板和扩展模块组成，可提供模拟、数字I/O 点的各种组合。最多可有8个扩展模块 一个DX-9100主机最多可以连接2个XT扩展模板。而一个XT扩展模板上可以连接2个扩展模块。

(3)DX-9100系列DDC控制系统配置

DX-9100-8154型控制器：

DX-9100-8154型直接数字控制器本机带有一定的I/O配置点。其中，AI：8点，DI：8点，AO：2点，DO：6点。最多可带2个XT通信模板。控制器之间可以通过RS-485总线接口连接，形成楼宇控制监控网络系统。

XT-9100-8204型通信模板：

XT-9100-8204通信模板是作为控制器的扩展模板，每个扩展模板上可以带2个扩展模块，但2个模拟量扩展模块不能组合在一个XT通信模板上。

SP-9102-8204型扩展模块：

SP-9102-8204扩展模块上有AI：6点，AO：2点。连接在XT扩展通信板上。

SP-9103-8204型扩展模块：

SP-9103-8204扩展模块上有DO：8点。连接在XT扩展通信板上。

SP-9104-8204型扩展模块：

SP-9104-8204扩展模块上有DI：4点，DO：4点。连接在XT扩展通信板上。

SP-9105-8204型扩展模块：

SP-9105-8204扩展模块上有DI：8点。连接在XT扩展通信板上。

SP-9106-8204型扩展模块：

SP-9106-8204扩展模块上有DO：4点。连接在XT扩展通信板上。
