乙类双电源互补对称功率放大电路

互补对称：电路中采用两支晶体管，NPN、PNP各一支；两管特性一致。

类型：

OTL: Output TransformerLess

OCL: Output CapacitorLess

1. 电路组成

由一对NPN、PNP特性相同的互补三极管组成，采用正、负双电源供电。这种电路也称为OCL互补功率放大电路。

电路的结构特点：

1. 由NPN型、PNP型三极管构成两个对称的射极输出器对接而成。

2. 双电源供电。

3. 输入输出端不加隔直电容。

2. 工作原理

静态分析：

vi = 0V ® T1、T2均不工作

® vo = 0V

因此，不需要隔直电容。

动态分析：

vi > 0V T1导通，T2截止 io= ic1 vo正半周

vi < 0V T1截止，T2导通 io=-ic2 vo负半周

这种电路T1、T2两个晶体管都只在半个周期内工作，且工作性能又对称, 故称为乙类互补对称功率放大电路。

3. 分析计算

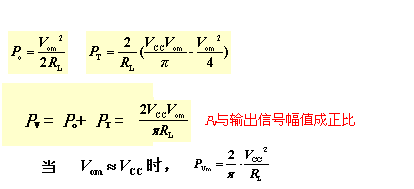

（1）输出功率Po

最大不失真输出功率Pomax：

电压最大输出范围：2Vcem=2(VCC-VCES)

=2ICm∙RL

电流最大输出范围：

2ICm

Vo与Vce波形相位相反，但幅度一致。

（2）管耗PT 单个管子在半个周期内的管耗

最大管耗与最大输出功率的关系 （ 选管依据之一）

（3）电源供给的功率PV

（4）效率h

4. 功率管的选择

（1）最大管耗PT1m

PT1 与输出信号幅值Vom 有关，Vom为何值时PT1最大？

即VOm= 0.6VCC时PT1最大，所以每管的最大管耗为

（2）功率管选择原则

① PCM≥PT1m≈0.2Pom

② V(BR)CEO ≥2VCC

③ ICM≥VCC / RL•
