数控机床直线滚动导轨副装配所需的工量具

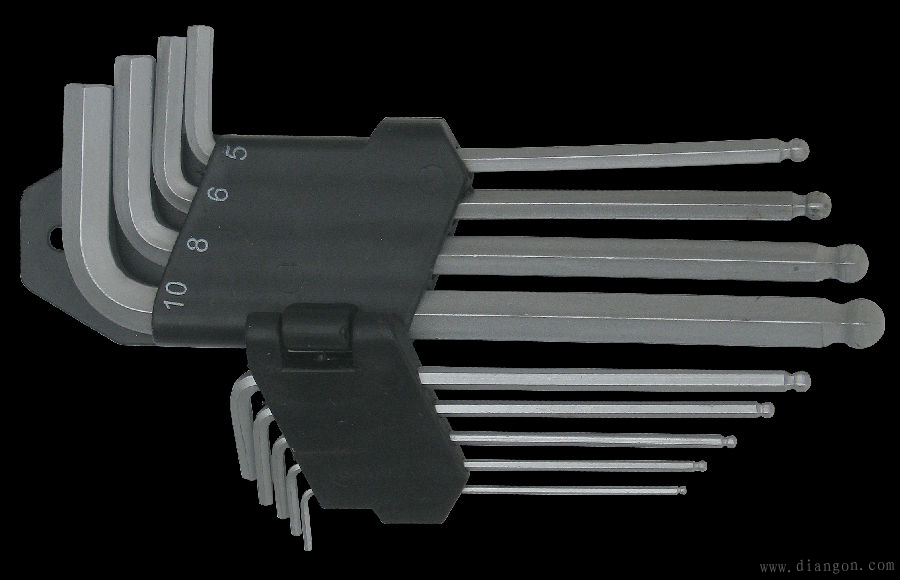

• （1）球头内六角扳手

球头内六角扳手在本任务中用于紧固导轨副的安装螺钉。

• （2）游标卡尺

游标卡尺在本任务中用于粗暗测员两根导轨副的平行度。

游标卡尺使用注意事项：

(1)使用前用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

(2)测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。

(3)读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，止滑动。

(4)实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。

• （3）深度游标卡尺

深度游标卡尺在本任务中粗略测量主导轨副与底座平板侧面的平行度。

深度游标卡尺使用注意事项：

（1）使用前先将深度尺的尺身、尺框测量面上的油污、灰尘擦去，检查深度尺的零位是否正确。

（2）测量时，应使尺框测量面与工件测量基准面良好接触，用手轻轻按住，另一只手缓缓推动深度尺。使之与测量面接触，读取示值。

• （4）杠杆百分表和磁力表座

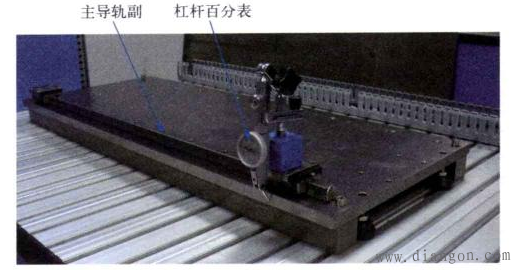

杠杆百分表在本任务中用于检测革根主直线滚动导轨副与底座平板侧面的平行度以及两根导轨副之间的平行度与等高。图下所示为检测主导轨副与底座平板侧面的平行度。

杠杆百分表使用注意事项：

（1）由于杠杆百分表测量行程较小，测量时压表范围应在0.1-0.2mm内，不能将百分表的测量杆顶死，使其无法正常工作。

（2）测量过程中百分表的表针顺时针旋转表示加表，逆时针旋转表示减表。

（3）安装夹持杠杆百分表的磁力表座的表架一定要拧紧，避免在测量过程中因表架抖动产生测量误差。
