低压中性线连续性的重要性

对低压中性线的要求，尤以连续性为重要。在施工中主要体现下面三个方面：

(1)断路器、熔断器的接人：

《低压配电设计规范》GB50054-95中指出："在TT或TN-S系统中，N线上不装设电器将N线断开，当需要断开N线时，应装设相线和N线一起切断的保护电器。当装设剩余电流动作保护装置保护电器时，应能将其所保护的回路所有带电导线断开。在TN系统中，当可靠保持N线为地电位时，N线可以不断开。在TN-C系统中，严禁断开PEN线，不得装设断开PEN线的任何电器，当需要在PEN线上装设电器时，只能同时断开相线回路。"此条例还列入《工程建设标准强制性条文》中。由此可见在N线上安装单独动作的熔断器和开关电器是不允许的。如果安装开关电器，。必须和断开相线同时联动的类型。在施工中必须严格把握。

(2)中性线的接线施工工艺：

在安装中，中性线施工工艺更应切实保证如下两点工艺操作：

①配电箱柜中性线端子应紧固，施工工艺务必认真细致。当中性线设计为大载面导线时，应使用专用压接端子(铜鼻子)进行压接。现场常见中性线端子排固定孔的孔径偏小，致使多股导线不能进入孔内进行固定时，工人在操作时就把线芯剪除数股，尔后固定；或把多股线分成数小束；分别插到几个端子孔中进行固定，这都是不对的。现场遇到这种情况，应通知配电箱生产厂，把中性线端子排换大。

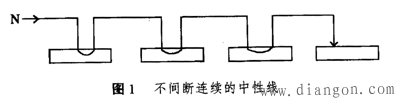

②在链式配电系统中，传统的做法是各箱之间分别用分段导线进行敷设，在箱与箱之间的中性线，经端子连接。这种做法，如果中间一台箱中的中性线端子毁坏，或连接螺栓紧固件松动，导致使后面一级所有的配电箱在没有中性线的情况下带电运行。故障的涉及面广，隐患难于发现，危害较大。应当将中性线在各个分箱中的连接端子采用特殊构造的端子排，让中 性线作为整条导线不间断的接续线(见图：1)。而如

果作为中性线的线导线整条不断进行接续敷设，以上的缺点即可克服，便可靠地保证中性线的连续性。

(3)线缆选用要合理：中性线线缆的选用应注意如下几点：

①中性线的线径要符合要求。现今城市低压电气系统大多采用TN-C-S制，由于三相电源由供电部门提供，电压质量较有保证。如果电源与负载用Y-Y接法，那么只有当负载的三相对称情况下，中性点不会位移，中性线不会有不平衡电流流过。若三相负载不对称，那么中性点会位移，则UN≠0，IN=IA IB=IC≠0，中性线中电流的强弱则视负载三相不对称的程度及谐波的影响而定。建筑用电情况十分复杂，其中使用的两相负载就可能不对称。其照明用电量占总配电容量中很大一部分，且照明用电也不可预估，所以负载三相不对称是客观存在的，那么其中性线中必然有不平衡电流通过。因此选择中性线时，要严格选择其线径。《低压配电设计规范》规定，在三相四线制配电系统中，中性线的允许载流量不应小于线路中最大不平衡负荷电流，且应计人谐波电流的影响。这就要求中性线的线径应严格按设计的计算数据进行选用，且施工中应严格按设计要求的线径进行敷设。在施工中，中性线线径若降低设计要求，一旦出现承受不了系统中不对称负载所产生的电流现象时，则中性线可 能被烧毁，酿成电气事故。

②户外易受碾压、冲击的地区，这类特殊场合对中性线的机械强度及材质就有着特殊要求。还要配以必要的防护导管等措施，均不可轻视。

③随着弱电、数字电器的广泛应用，这类工程对电气中性线的要求更为严格，因此对其更应高度重视。

鉴于低压配电系统，对中性线连续性的要求，应采取下列相应的组织措施：

(1)强调各施工单位对现场技术人员、班组人员应加强理论学习，充分理解国家标准、规程规范的要求，并加强技术培训。

(2)对安装中重要部位的工艺应制定操作步骤。还应做好自检、复检工作，严防遗漏、工艺粗糙。

(3)设备订货时应明确，生产厂家在照明箱、低压柜、屏制作时，应从技术上采取一些切实可行的保证措施，严格控制中性线的电气连续性，严禁设置任何连接点，以防止中性线断开。只有这样，才能确保供电系统中性线电路的连续性，提高供电运行的安全可靠性。
