诺顿定理的应用

时间:2023-03-10来源:佚名

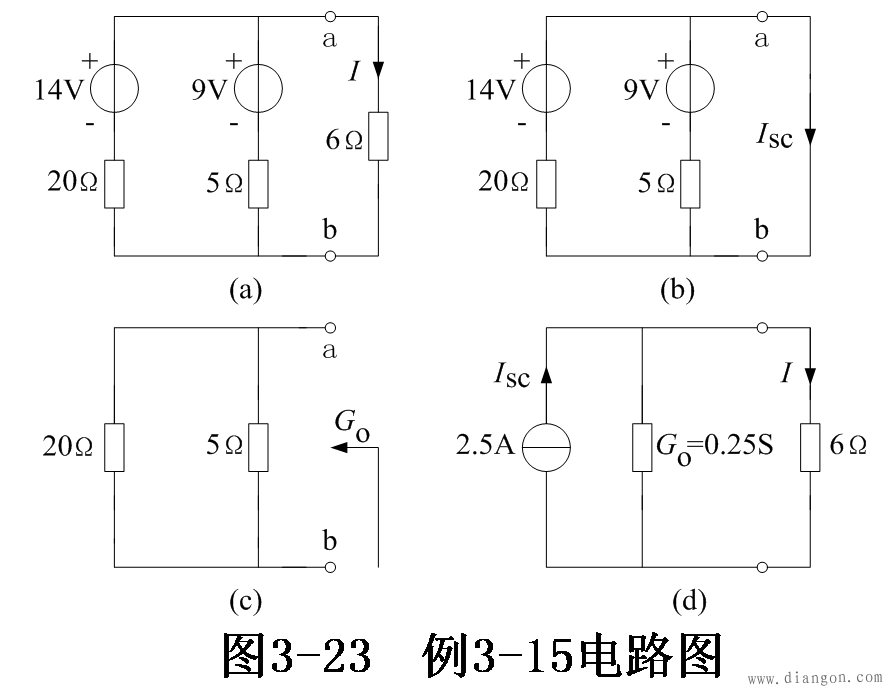

用诺顿定理求图(a)所示电路中的电流I。

诺顿定理的应用

解:由图(b)求短路电流Isc

诺顿定理的应用

由图(c)求得等效内电导为

诺顿定理的应用

作出ab以左电路的诺顿等效电路并联接6Ω电阻得图(d)所示电路,由分流公式可得

诺顿定理的应用
