续流二极管的作用和工作原理

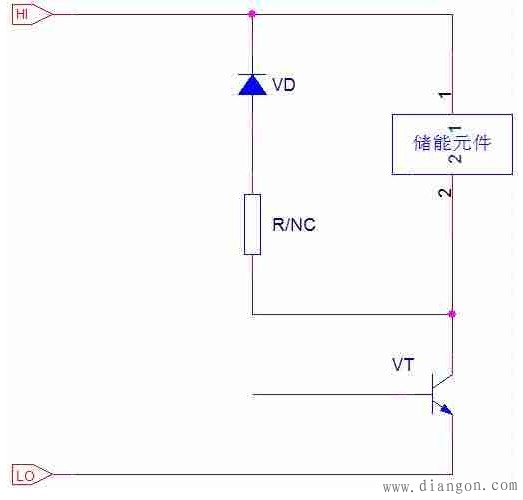

　　上图给出了续流二极管的典型应用电路，其中电阻R视情况决定是否需要。储能元件在VT导通时，电压为上正下负，电流方向从上向下。当VT关断时，储能元件中的电流突然中断，此时会产生感应电势，其方向是力图保持电流不变，即总想保持储能元件电流方向从上向下。这个感应电势与电源电压迭加后加在VT两端，容易使VT击穿，为此可以加上VD，这样就可以将储能元件产生的感应电势短路掉，从而达到保护VT的目的。
　　续流二极管通常和储能元件一起使用，其作用是防止电路中电压电流的突变，为反向电动势提供耗电通路。电感线圈可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。
　　当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。
