什么是滤波电路

滤波电路用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容、电感组合而成的各种复式滤波电路。常用的结构如图1所示。

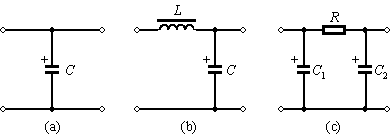

(a) C型滤波电路 (b) 倒L型滤波电路 (c) Ⅱ型滤波电路 图1

由于电抗元件在电路中有储能作用，并联的电容器C在电源供给的电压升高时，能把部分能量存储起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑，电容C具有平波的作用；与负载串联的电感L，当电源供给的电流增加（由电源电压增加引起）时，它把能量存储起来，而当电流减小时，又把能量释放出来，使负载电流比较平滑，即电感L也有平波作用。

滤波电路的形式很多，为了掌握它的分析规律，把它分为电容输入式[电容器C接在最前面，如图1中的（a）、（c）]和电感输入式[电感器L接在最前面，如图1中的（b）]。前一种滤波电路多用于小功率电源中，而后一种滤波电路多用于较大功率电源中（而且当电流很大时仅用一电感器与负载串联）。本节重点分析小功率整流电源中应用较多的电容滤波电路，然后再简要介绍其他形式的滤波电路。
