数控系统电气柜原件安装

该数控系统电气柜正面装有数控系统和操作面板，数控系统的下方安装有四工位电动刀架、冷却电动机、主轴电动机及编码器等，背面安装有网孔板，用以安装变领器、伺服驱动器、接触器、继电器、保险丝座、断路器、开关电源、变压器、接线端子排、走线槽等。

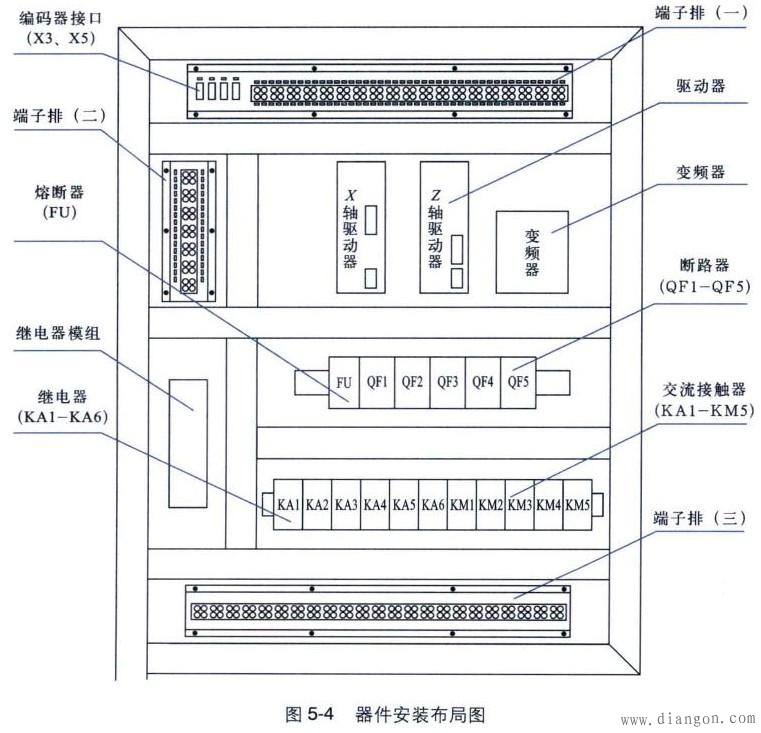

选手们根据提供的数控车床器件安装布局图(见图54)，将变颠器、伺服驱动器、交流接触器、继电器、断路貉等电气部件安装在装置背面的网孔板上。

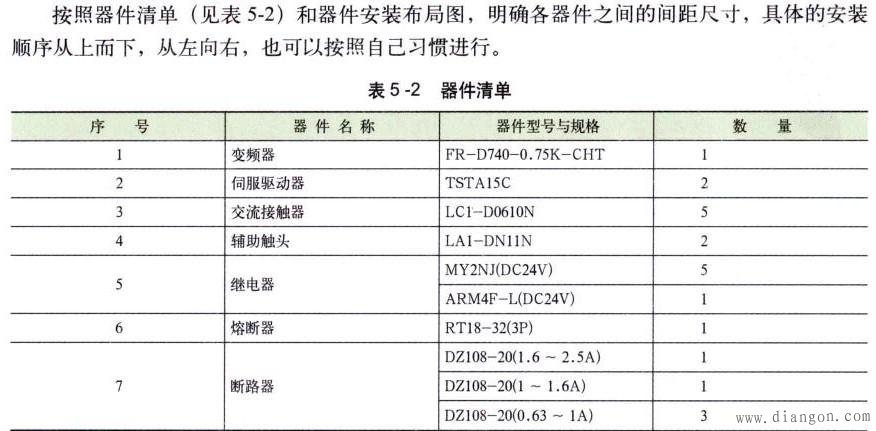

安装工作步骤

注意事项

（1）在配电盘内按图纸的电气代号标出电气元件的位置。

（2）安装器件时参考电路额定功率及使用条件选择合适的断路器，并设置好脱钩电流。
