数据选择分时传输组成动态译码框图

图 1

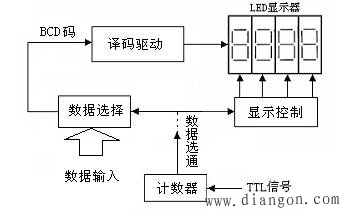

（ 1 ） 图1所示为数据选择分时传输组成动态译 的组成框图。 用四路数据选择 从多路输入数据（ BCD 码）中选择其中 1 路送到输出端， 由译码显示器驱动 LED 显示十进制数。四路数据由四个 LED 分别显示，由显示控制译码器负责 选通，数据选择器和显示控制译码器由数据选通信号 实现同步传输和显示。
（ 2 ）若用外来的数字信号，送至计数器 CP 端，将计数器输出 Q A 、 Q B 作为数据选通信号，则可使输出十进制数实现动态显示 。
