经典法求电路全响应
时间：2023-03-10作者：佚名
|
用经典法求解电路的全响应即直接在时域分析电流、电压等响应随时间的的变化，方法上是直接求描写电路的一阶线性非齐次方程。(Us2>Us1)

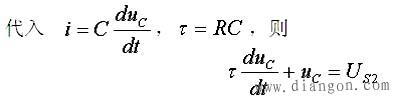

图7-11所示的RC电路(Us2>Us1)，t＜0时，开关在1位，电路稳定。 t=0时刻，开关由1位打向2位。根据换路定律，uc(0 )=Us1 =U0。从 t=0 开始，电路的方程为
上方程同样是一个一阶非齐次线性微分方程，当t>0 时，应用前面多次使用的分离变量法，解方程得
代入初始条件： t=0 时，uc(0 )=Us1=U0 ，得A=Us1-Us2，则
|
