数控系统的组成

SINUMERIK 802C base line 控制软件已经存储在数控部分的 Flash—EPROM(闪存)上，Too1box软件工具(调整所用的软件工具)包含在标准的供贷范围内。系统不再需要电池，免维护设计。采用电容防止掉电引起的数据丢失。
1．硬件组成

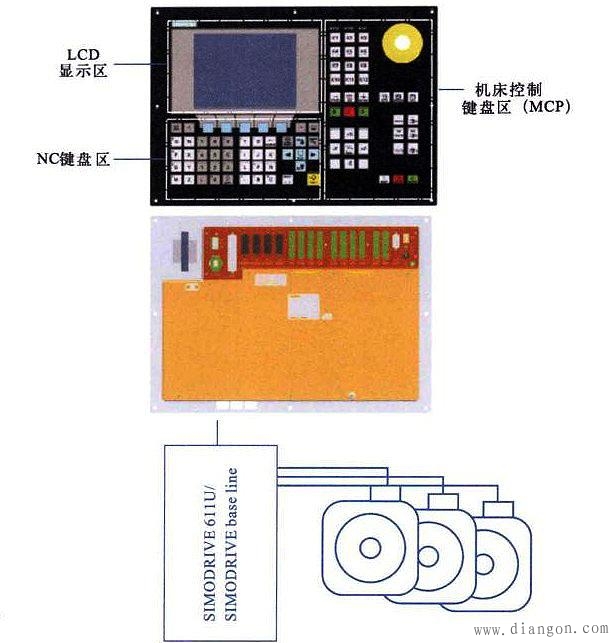

SINUMERIK 802C base line 硬件部分(见图)有操作面板、背面接口、外接设备3部分组成。集成式操作面板，分为三大区：LCD显示区、NC键盘区、机床控制键盘区(MCP)。
系统背面接口及外接设备有：
1.电源接口，系统使用DC 24v直流电源；2.熔断器(俗称保险丝)；3.急停按钮；4.X7：驱动信号接口；5.X20：BERO信号接口；6.X10：手轮信号接口(可连接两只手轮)；7.X3、X4、X5、X6：编码器接口，连接5V电平的增量式编码器，最大引出线长度为25m；8.X105、X104、X103、X102、X101、X100：数字信号输入接口，光电隔离；9.X200、X201数字信号输出接口；10.RS232接口，RS232与计算机连接时是交叉连接，除开地信号，其余全部交叉，即RXD与TXD交叉、RTS与CTS交叉、DTR与DSR交叉。当使用串口隔离器时，由系统到隔离器，由隔离器到计算机均使用交叉线连接；11.D15、S2、S3这些部件是西门子公司技术人员留用调试接口，如非必要，不要改变这些开关等部件的状态12.塑料插条入口，当系统应用在不同的控制场合时，需更换按键名称，选择相应的话条更换即可。

图 硬件组成
2．软件组成
SINUMERIK 802C base line 由以下软件组成：
位于 CNC 中的永久存储器FLASH中的系统软件：①引导软件，把系统软件从系统永久存储器装载到用户存储器中并启动系统；②MMC软件(人机通信)，执行所有操作功能；③NCK软件(数控主机)，执行所有NC功能，该软件控制1个带最多3个进给轴和一个主轴的NC通道；④plc软件，循环执行内装的PLC程序；⑤内装PLC用户程序实例，已将SINUMERIK 802C base line 与机床功能结合。
工具盒软盘：①用于PG/PG的WWPCIN 传送软件，可传送用户数据和程序；②文本管理器；③用WINPCIN 可符循环软件包装入控制系统；④用户程序库；⑤机床数据技术文件，；⑥编程工具。
更新软盘：①带操作提示系统的更新软件；②用更新程序可将压缩的 802C base line 系统软件装入SINUMERIK 802C base line。
