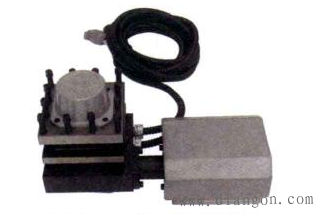

数控机床电动刀架控制电路设计与安装注意事项

电动刀架控制电路设计与安装要求

(1)研读刀架电动机的铭牌数据，计算电路的工作电流和电压；

(2)理解自动空气断路器铭牌数据含义，能够根据电路功率选择合适的自动空气断路器；

(3)理解常见交流接触器铭牌数据含义，能根据电路功率合理选择交流接触器；

(4)掌模交流接触器主触点、常开辅助触点、常闭辅助触点、线圈接线柱的识别方法；能够按照电气控制原理固正确接线；

(5)掌握中间继电器接线柱的辨识方法，并能够根据电气原理图正确接线；

(6)掌握接触器控制电动机正、反转电气控制电路通电前检测及带电检测方法。

电动刀架控制电路连调注意事项

三相异步电动机正反转的控制原理很简单。只要将三相电源线中的任意两相对调、即可使电动机反转起来。但是必须避免控制电动机正、反向运转的接触器主触点同时闭合造成的电源短路事故。

电动刀架控制电路连调操作步骤

(1)研读备选自动空气断路器、交流接触器、中间继电器铭牌数据，选择适当的电器元件，并将所选电器元件安装于网7L板上。

(2)根据电路的工作电流和电压，选择合适的导线(线径等)。

(3)根据机床电气原理因。依次完成刀架电动机主电路、控制电路连接。

(4)依次完成电动刀架控制电路的通电前检测和带电检测。

(5)总结项目实施过程中的故障及其排除方法。

通电前调试注意点

(1)各电器元件的绝缘情况；

(2)对照电气原理图检查电路连接情况，尤其是电动机的通电相序；

(3)利用万用表欧姆挡检查电路的互锁以及是否有短路。

通电后调试注意点

强制接触器触点接通，观察电动机运转方向是否符合设计要求。
