同相开关电容积分器和反相开关电容积分器

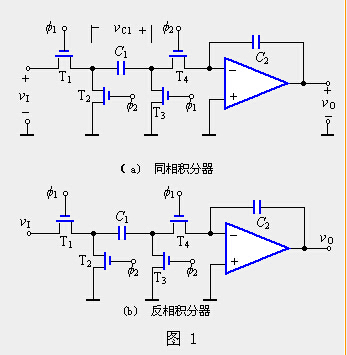

开关电容积分器电路如图1所示。由图（a）可知，当φ₁为高电平，T₁、T₃导通，v_I对C₁充电；当v_I为正，在图示v_C1的假定正向下，充电结果v_C1有一负电压。当φ₂为高电平时，v_C1将加到运放的反相端，使v_O为正，与v_I同相，因此，图1（a）是同相积分电路。如果将T₃、T₄的时钟相位反相，如图1（b）所示，读者不难证明，图1b具有反相积分器的功能。
