电缆桥架安装施工图集
时间：2023-03-10作者：佚名
|

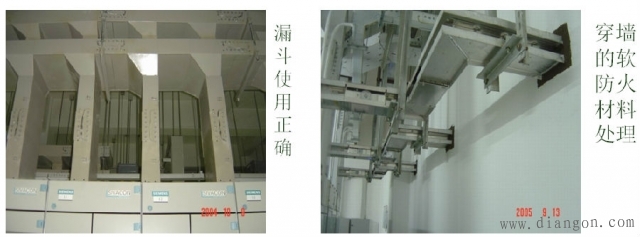

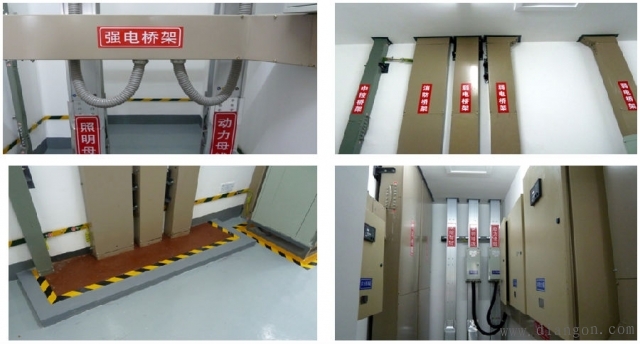

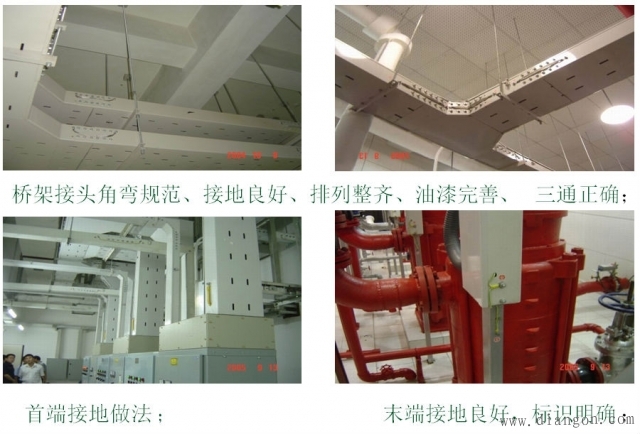

桥架必须合理使用另部件，不要随意现场制作而影响电位弯曲半径,接地除了每节桥架连接处跨接以外,必须考虑每系统桥架必须有不少于两点与接地干线相连,并且明确可视,标识清楚。在穿墙、楼板时，不能直接用水泥抹死，要柔性穿过，且填充柔性防火材料---参考做法如下：
|
