井用潜水电机自耦变压器降压自动起动控制保护原理

井用潜水电机采用自耦变压器减压起动的控制保护电路如图所示。起动时，合上电源开关，接通电源，按下起动按钮SB (T)，接触器3KM通电，它的接点将自耦变压器接成星形，并使接触器2KM和时间继电器KT通电，井用潜水电机开始减压起动，起动信号灯2HL亮;当时间继电器延时结束，通过中间继电器2KA断开接触器3KM和2KM，同时使接触器1KM通电，井用潜水电机转为额定电压下的正常运转，此时起动信号灯2HL灭，运行信号灯I HL亮。

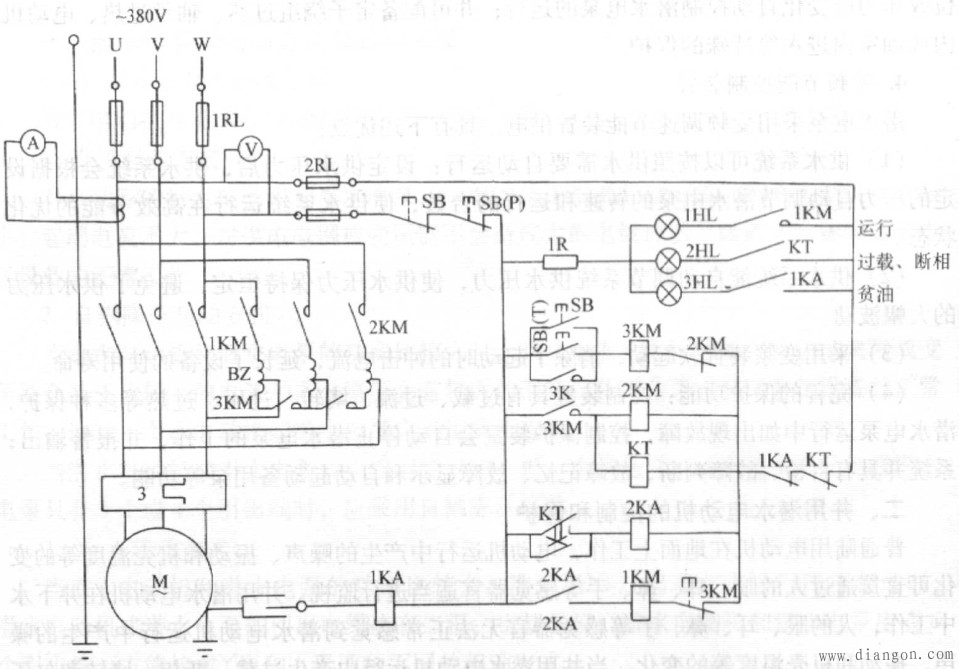

井用潜水电机自耦变压器减压自动起动控制保护原理图
对充油式潜水电机，当保压装置内的油址消耗殆尽时.贫油保护的信号触头动作，发出贫油信号，通过中间继电器1KA断开接触器，从而切断电源使电动机停止工作，此时，信号灯3HL亮。采用自耦变压器降压起动的控制保护电路可适用于任何接法的井用潜水电机，使用广泛。
