差分式放大电路中的一般概念
时间：2023-03-10作者：佚名
|
差分式放大电路就其功能来说，是放大两个输入信号之差。是集成运放的主要组成单元。

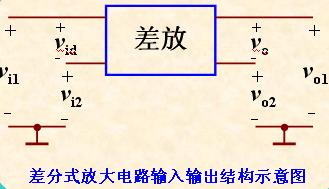

当差分放大电路的两个输入端接入的输入信号分别为vi1和vi2时，在电路完全对称的理想情况下，输出信号电压为：
两信号的差值称为差模信号(大小相等，相位相反);两信号的算术平均值称为共模信号(大小相等，相位相同)。
差模信号——两输入端获得的一对大小相等、极性相反的对地电压信号。 差模信号是有用信号，是需要放大的信号。
差模信号 或
差模电压增益
共模信号——两输入端获得的一对大小相等、极性相同的对地电压信号。 共模信号是无用信号，是需要抑制的信号。
共模信号 或
共模电压增益
由上述各式可得：
总输出电压
共模抑制比 反映抑制零漂能力的指标 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
