变压器是一种常用元器件，其种类繁多，大小形状千差万别。根据工作频率不同，变压器可分为电源变压器、音频变压器、中频变压器和高频变压器四大类。电源变压器包括降压变压器、升压变压器、隔离变压器等；音频变压器包括输入变压器、输出变压器、线路变压器等；中频变压器又分为单调谐式和双调谐式等；收音机中的天线线圈、振荡线圈，以及电视机天线阻抗变换器、行输出等脉冲变压器部属于高频变压器。根据结构与材料的不同，变压器又可分为铁心变压器、固定磁心变压器、可调磁心变压器等。铁心变压器适用于低频，磁心变压器更适合工作于高频。

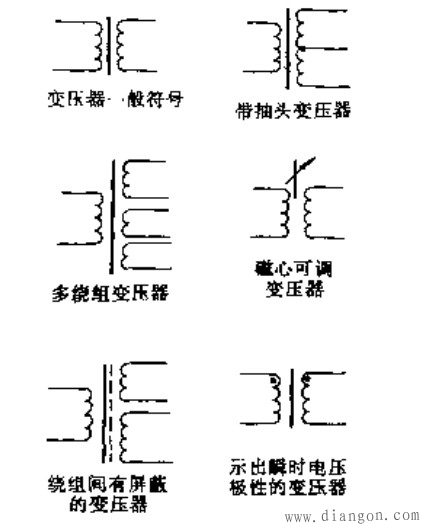

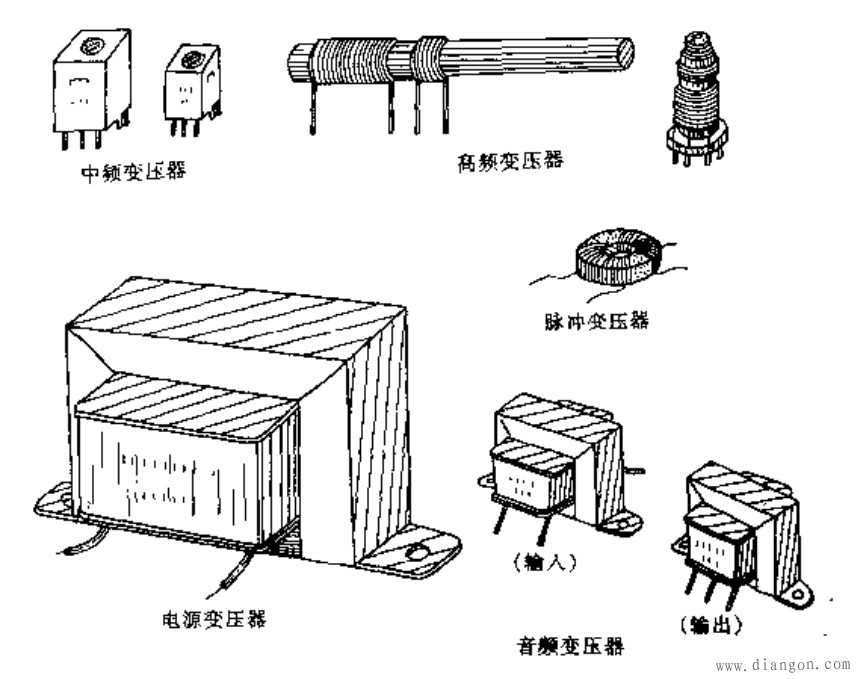

变压器的文字符号为“T”，图形符号如图所示，外形如图所示。
变压器的基本作用是：传交流隔直流、电压变换、阻抗变换、相位变换。

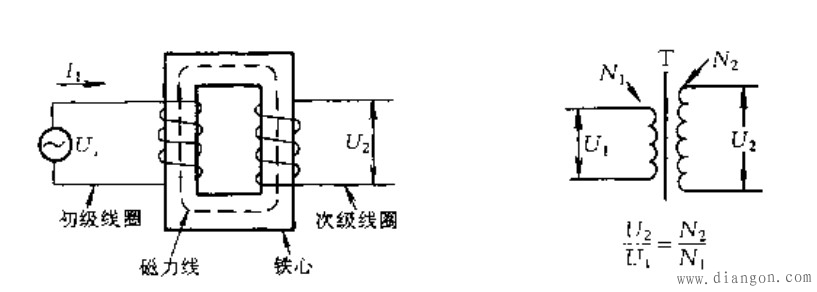

①变压器是利用互感应原理工作的a如图所示，变压器由初级、次级两部分互不相通的线圈组成，它们之间由铁心或磁心作为耦合媒介o当在初级线圈两端加上交流电压Ul时，交流电流Il流过初级线圈使其产生交变磁场，在次级线圈两端即可获得交流电压U2。直流电压不会产生交变磁场，次级无感应电压。所以变压器具有传输交流、隔离直流的作用。
②变压器具有电压变换的作用o如图所示．变压器次级电压的大小，取决于次级与初级的圈数比Q空载时，次级电压巩与初级电压U】之比，等于次级圈数Nz与初级腰数Ni之比。

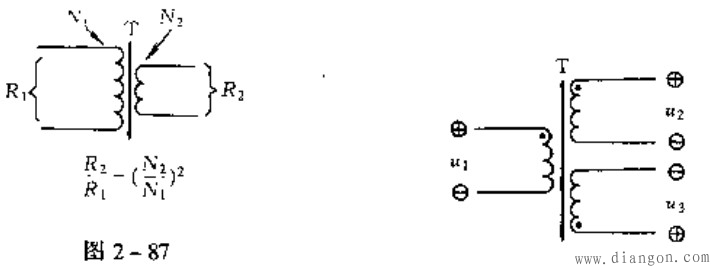

③变压器具有阻抗变换的作用。如图所示，变压器初级与次级的圈数比不同，耦合过来的阻抗也不同。在数值上，次级阻抗R2与初级阻抗Rl之比，等于次级圈数Nz与初级圈数Ⅳ，之比的平方。
④变压器还具有相位变换的作用D图所示变压器电路图，标出了各绕组线圈的瞬时电压极性D可见，通过改变变压器线圈的接法，可以很方便地将信号电压倒相。

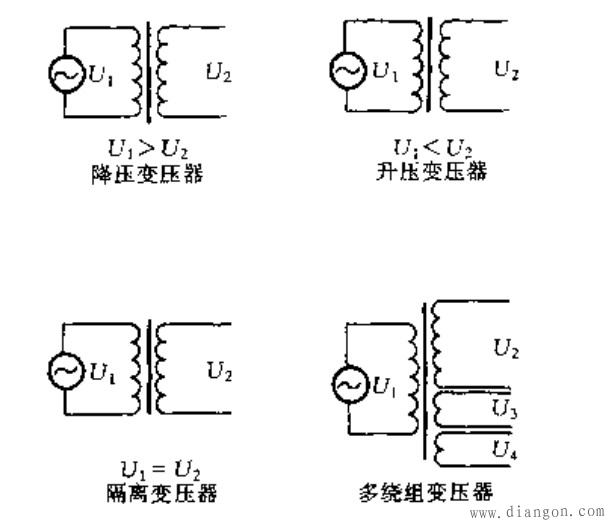

电源变压器是最常用的一类变压器o电源变压器一般可分为：降压变压器（U2U1)、隔离变压器(U2=Ul)、多绕组变压器等：见图2- 890多绕组电源变压器具有若干个互为独立的次级绕组，各次级电压也不尽相同，既可以低于初级电压，也可以等于或高于初级电压。
①电源变压器的主要参数是功率和次级电压、电流。功率
与铁心截面的平方成正比，如图所示，铁心截面越大，变压器功率越大。功率一般用文字直接标注在变压器上。次级电压是电源变压器的另～项主要参数o有多个次级绕组的电源变压器，可以有多种次级电压，如图所示。制作时应根据需要选用具有符合要求的次级电压的变压器Q次级电流也是电源变压器的主要参数，它是指次级绕组所能提供的最大电流，选用时次级电流必须大于电路实际电流值。如图所示给出了某电源变压器的次级电压和电流值D次级电压和电流一般均用文字直接标注在变压器上。
常用电源变压器的初级电压一·般为交流220V，也有交流380V的c电源变压器的参数还有空载电流、绝缘电阻等，选购成品变压器时可不必考虑：

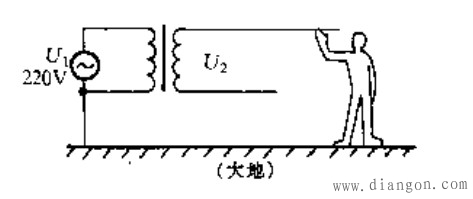

②电源变压器的用途是电源电压变换，并可同时提供多种电源电压，以适应电子电路的需要。电源变压器的另一-用途是电源隔离。如图所示，由于变压器的隔离作用，即使人体接触到电压U2，也不会与交流220V市电构成回路，保证了人身安伞。这就是维修热厩板家电时必须要用电源隔离变压器的道理
(2)音频变压器
音频变压器是工作于音频范围的变压器口推挽功率放大器中的输入变压器和输出变压器都属于音频变压器，如图所示。有线广播中的线路变压器也是音频变压器，如图
音频变雎器的主要参数是阻抗比和功率。图所示为输出变压器，其次级阻抗直接标注在变压器上o功率是指音频变压器正常工作时所能承受的最大功率，一般在晶体管收音机中可不必考虑。在电子管扩音机（胆机）中和有线广播系统中，则必须注意音频变压器的功率。在高保真音响中，还应考虑音频变压器的频响指标.

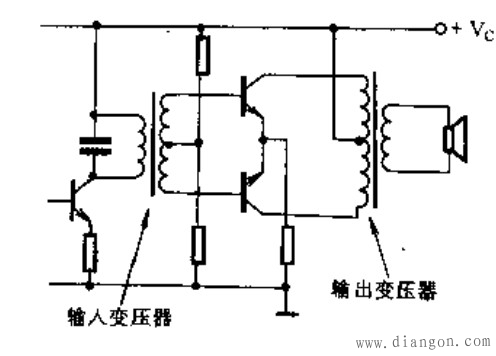

音频变压器的崩途之一是阻抗匹配。如图所示，输出变压器将扬声器的8Q低阻变换为数百欧姆的高阻，与放大器的输出阻抗相匹配，使得放大器输出的音频功率最大而失真最小G音频变压器的另-一用途是信号传输与分配。图所示为推挽功率放大器电路，输入变压器将信号电压传输、分配给晶体管VTi和VT2(送给VT2的信号还倒了相)，使VTi和VT2轮流分别放大正、负半周信号，然后再由输出变压器将输出信号合成。
