自激振荡现象

什么是振荡器：不需外加输入信号，就能够产生特定频率的交流输出，从而将电源的直流电能转换成交流电能输出的这样一种电子装置称为振荡器。

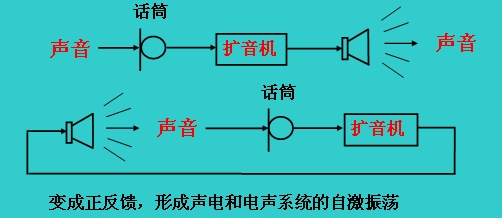

举例：扩音机产生电声振荡

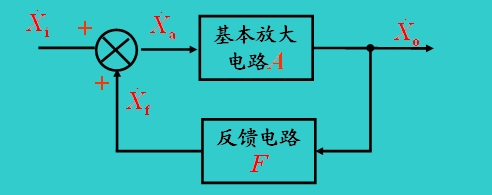

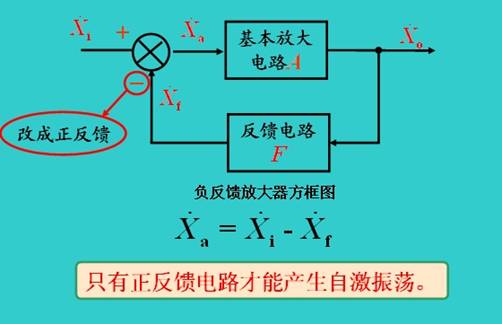

正反馈放大器方框图

2. 振荡条件

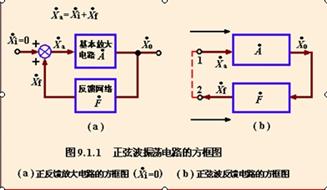

若环路增益

则去掉

仍有稳定的输出。又所以振荡条件为

振幅平衡条件和相位平衡条件。

相位条件——意味着振荡电路必须是正反馈；

振幅条件——可以通过调整放大电路的放大倍数达到。

关键是相位条件, 用瞬时极性法判断。

3. 起振和稳幅

① 起振

起振条件

# 振荡电路是单口网络，无须输入信号就能起振，起振的信号源来自何处？

噪声中，满足相位平衡条件的某一频率w0的噪声信号被放大，成为振荡电路的输出信号。

② 稳幅

当输出信号幅值增加到一定程度时，就要限制它继续增加，否则波形将出现失真。

稳幅的作用就是，当输出信号幅值增加到一定程度时，使振幅平衡条件从 回到。

4. 正弦波振荡电路的组成

1、放大电路（包括负反馈放大电路）

2、反馈网络（构成正反馈）

3、选频网络（选择满足相位平衡条件的一个频率,经常与

反馈网络合二为一。）——实现单一频率的振荡

4、稳幅环节

分类：

RC正弦波振荡电路

LC正弦波振荡电路
