射极偏置电路的低频小信号等效电路及变换

放大电路的低频响应主要取决于外接的电容器，如隔直（耦合）电容和射极旁路电容。

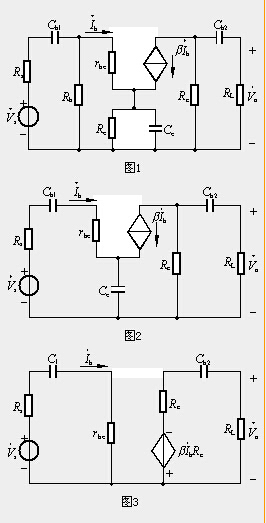

要分析电路的低频响应，首先画出它的低频小信号等效电路，如图1所示。

为便于分析对电路作以下作一些合理的近似，使其简化。

1、设 远大于放大电路本身的输入阻抗，以致R_b的影响可以忽略；

2、C_e的值足够大

于是可除去R_e、R_b得简化电路如图2所示。

3、把C_e折算到基极电路，折算后的容抗为

即折算后的电容为

基极回路中的总电容C₁

且一般 ，C_e的作用可忽略。这样可最后的简化电路图3。
