星形联接负载不对称时的特点

如图所示

1. 中性点电压不为 0 ， 即

，

2 ．三个相电压不对称，即

，

3 ．三个相电流（线电流）不对称，即

4 ．三个负载相电压不对称，即

5 ．中性线电流不等于 0 ，即

6 ．相量图，如图所示

解： 有一相负载短路和断路时 , 原对称三相电路成为不对称三相电路。

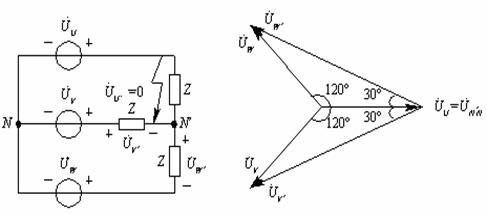

（ 1 ）设 U 相短路，如图（ a ） 所示

很明显，从图 (b) 看到， V 相和 W 相负载将因电压过高，电流过大而损坏。当接了中性线，且 =0 时， =0 ， U 相短路将使 U 相电流 很大，如果采用使 U 相熔丝断开的办法，保护电路，可对其它两相没有影响。

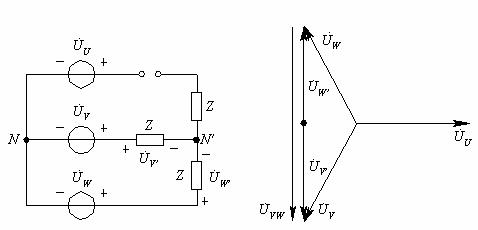

（ 2 ） U 相断路，如图 （ a ） 所示

（ a ） （ b ）

很明显，从图 (b) 看到， V 相和 W 相的相电压是线电压的一半，若线电压为 380V ，则 V 相和 W 相的相电压只有 190V ，不能正常工作。
