译码电路用作函数发生器

n输入二进制编码器的2的n次方个输出，分别对应n输入变量逻辑函数的各个最小项。将这些最小项适当地组合，就能得到任意的n变量逻辑函数。

如果译码器输出是高电平有效，只要通过或门，将函数输出为1的最小项组合在一起，就得到所需要的函数。

如果译码器输出是低电平有效，则需要用与非门，将函数输出为1的最小项组合在一起，也能得到所需要的逻辑函数。

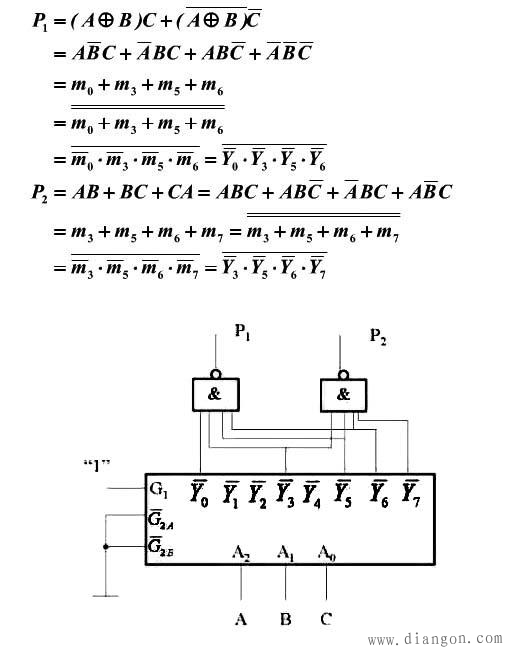

例：请用一片74138译码器和两个多输入与非门构成函数发生器，其输出逻辑函数为：

解：在用74138译码器构成函数发生之前，要先将函数转换成标准与或式，然后再与输出端对应起来。
