边沿形触发器

1. 维持阻塞触发器

这是边沿触发器的一种电路结构形式，在TTL电路中常用该形式。下面给出维持——阻塞式边沿D触发器的逻辑图和逻辑符号。

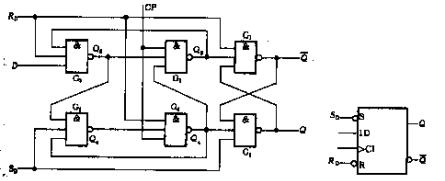

维阻型触发器电路结构和逻辑符号

该触发器由6个与非门构成，其中G₁和G₂组成基本RS触发器。分析工作原理：

Ⅰ. 时，不论输入端D为何种状态，都会使 ,即触发器置1。

时，不论输入端D为何种状态，都会使 ,即触发器置0。

因此，S_D 和R_D 通常称预置端和清零端。

Ⅱ. 当触发器工作时，必须使 S_D =R_D =1 ，

（1）CP=0时，G₃ 和G₄ 封锁，其输出Q₃ =Q₄ =1，此时基本RS触发器处于保持状态，即 状态不变。同时，由于Q₃ 至G₅ 和Q₄至G₆ 的反馈信号将这两个门打开，因此可接收输入信号D, 。

（2）当CP由0变1时，即上升沿到来：G₃ 和G₄打开，它们的输出Q₃和Q₄的状态由 G₅和G₆的输出状态决定。 ， 。由基本RS触发器的逻辑功能，可知Q=D.

（3）触发器翻转后，在CP=1时输入信号被封锁。G₃和G₄打开后，他们的输出Q₃ 和Q₄ 的状态时互补的，即必定有一个是0，若Q₃=0，则经G₃输出至G₅ 输入的反馈线将G₅封锁，即封锁了D通往基本RS触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用，故该反馈线称为置0维持线，置1阻塞线。Q₄=0 时，将G₃和G₆封锁，D端通往基本RS触发器的路径也被封锁。Q₄输出至G₆反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q₄输出至G₃ 输入的反馈线起到了阻止触发器置0的作用，称为置0阻塞线。因此该触发器称为维持-阻塞触发器。

2. 利用传输延迟时间的边沿触发器

利用传输延迟时间的边沿触发器

这个电路包含一个由与或非门G₁和G₂组成的基本RS触发器和两个输入控制门G₃和G₄。而且，门G₃和G₄传输延迟时间大于基本RS触发器的翻转时间。

设触发器的初始状态为 ， 。

Ⅰ. 时，门B、B’和G₃、G₄被CP的低电平封锁，而G₃、G₄的输出P、P’均为高电平，

门A、A’是打开的，所以基本RS触发器的状态通过A、A’得以保持。

Ⅱ.CP变为高电平以后，门B、B’首先解除封锁，基本RS触发器可以通过B、B’继续保持原

状态不变。此时输入为 、 ，则经过门G₃、G₄的传输延迟时间后 、 ，门

A、A’均不导通，对基本RS触发器的状态没有影响。

Ⅲ.当CP下降沿到达时，门B、B’立即封锁，但由于门G₃、G₄存在传输延迟时间，所以P、P’

的电平不会马上改变。因此，在瞬间出现A、B各有一个输入端为低电平的状态，使 ，

并经过门A’使 。由于G₃的传输延迟时间足够长，可以保证在P点的低电平消失之前 的

低电平已反馈到了门A，所以在P点的低电平消失以后触发器获得的1状态仍将保持下去。

经过门G₃、G₄的传输延迟时间以后，P、P’都变为高电平，但对基本RS触发器状态并无影响。而CP的低电平已将门G₃、G₄封锁，J、K状态即使再发生变化也不会影响触发器的状态了。

边沿触发器的特点

不论是维阻型D边沿触发器还是利用传输延迟时间的JK边沿触发器，它们共同的动作特点就是触发器的次态仅取决于CP信号的上升沿或下降沿到达时输入的逻辑状态，而在这之前或之后，输入信号的变化对触发器输出的状态没有影响。这一特点有效的提高了触发器的抗干扰能力，因而也提高了电路的工作可靠性。
