电子秒表的构成
时间：2023-03-10作者：佚名
|

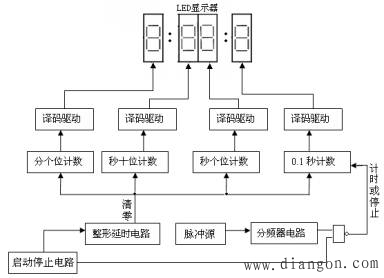

图1所示为 电子秒表 的一般构成框图 。 利用 555 设计一个多谐振荡器，其产生的秒脉冲触发 74LS90 计数，计时部分的计数器由分频、 0.1s 位、 s 个位、 s 十位和分个位五个计数器组成，最后通过 CD4511 译码在数码管上显示输出。由 启动和停止电路控制启动和停止秒表。
图1 电子秒表的组成框图 |
