三端固定式集成稳压器应用举例

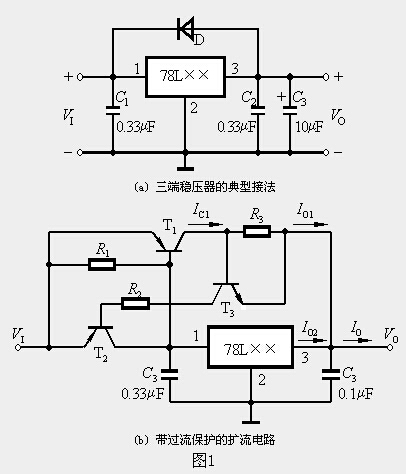

图1（a）是应用78L××输出固定电压V_O的典型电路图。正常工作时，输入、输出电压差应大于2～3V。电路中接入电容C₁、C₂是用来实现频率补偿的，可防止稳压器产生高频自激振荡并抑制电路引入的高频干扰。C₃是电解电容，以减小稳压电源输出端由输入电源引入的低频干扰。D是保护二极管，当输入端意外短路时，给输出电容器C₃一个放电通路，防止C₃两端电压作用于调整管的be结，造成调整管be结击穿而损坏。

图1（b）是扩大78L××输出电流的电路，并具有过流保护功能。电路中加入了功率三极管T₁，向输出端提供额外的电流I_O1，使输出电流I_O增加为I_O= I_O1 I_O2。其工作原理为：

在电路中存在关系式V_BE1 =V_R1 =V_CE3。正常工作时，T₂、T₃截止，电阻R₁上的电流产生压降使T₁导通，使输出电流增加。若I_O过流（即超过某个限额），则I_O1也增加，电流检测电阻R₃上压降增大使T₃导通，导致T₂趋于饱和，使T₁管基-射间电压V_BE1降低，限制了功率管T₁的电流I_C1，保护功率管不致因过流而损坏。
