伺服驱动自控系统的组成

伺服系统如图1所示，是具有反馈的闭环自动控制系统。它由位置监测部分、误差放大部分、执行部分及被控对象组成。

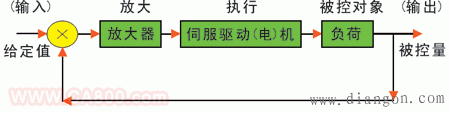

图1:伺服驱动自控系统的组成

伺服系统必须具备可控性良好，稳定性高和响应快等基本性能。说明一下，可控性好是指讯号消失以后，能立即自行停转; 稳定性高是指转速随转矩的增加而匀速下降; 响应快是指反应快、灵敏、响态品质好。
通常根据伺服驱动机的种类来分类，有电气式、油压式或电气-油压式三种。
伺服系统若按功能来分，则有计量伺服和功率伺服系统;模拟伺服和功率伺服系统;位置伺服和加速度伺服系统等。
电气式伺服系统根据电气信号可分为DC直流伺服系统和AC交流伺服系统两大类。AC交流伺服系统又有异步电机伺服系统和同步电机伺服系统两种。
这里只讨论电气式伺服系统中的一种—交流永磁同步电机伺服系统。
伺服驱动系统能够忠实地跟随控制命令而动作，例如数控机床和工业机人，伺服驱动技术对产品的性能有重要影响，甚至起关键作用。故需进一步认识伺服驱动系统在其中的地位和作用。
