丹佛斯变频器电压检测电路

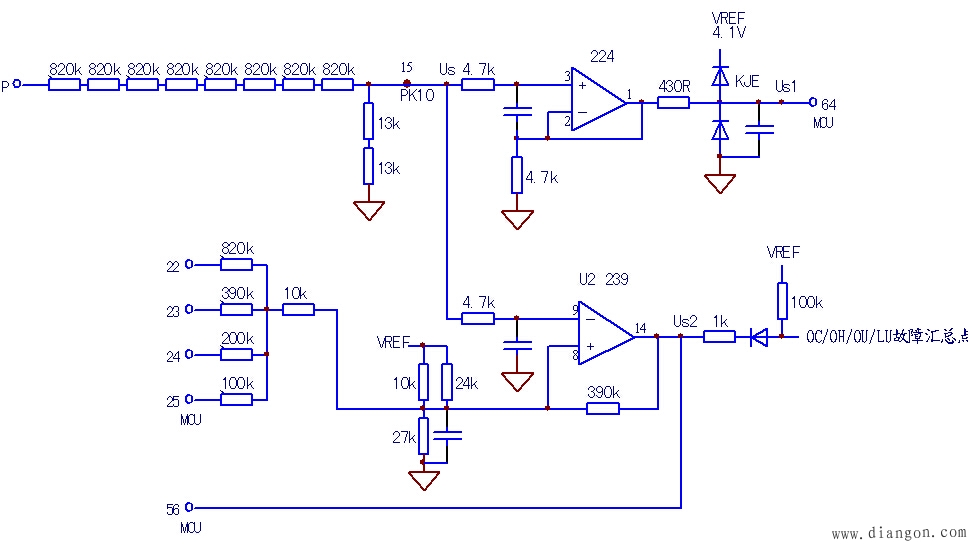

该电路如图所示，较有特点。后级开关量报警电路，实际上由MCU信号和VREF（4.1）V、U2共同组合而成的“可编程电压比较器”电路。此为一。
该机型如Err37、Err7等报警动作，不仅与硬件电路相关，而且与软件控制（MCU或EEROM内部数据相关），而且更多故障表现为软件故障。此为二。

Us正常检测电压为2.2V（对应三相交流输入为380V时）。Us2正常状态为高电平，低电平时为报警状态。当Us和Us2都为正常状态时，要考虑到是软件（数据）方面的因素所致。
