可编程控制器的基本组成

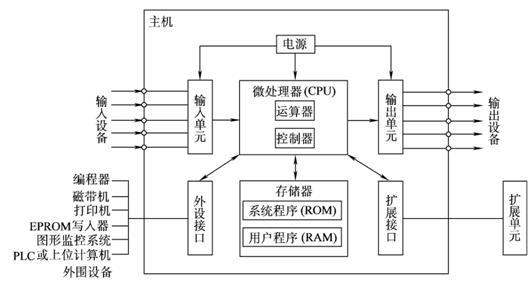

　可编程控制器的主要由CPU模块、输入模块、输出模块和编程器组成（见图1）

图1 plc控制系统示意图
（1）CPU模块
　　CPU模块主要由微处理器（CPU芯片）和存储器组成，在可编程控制器系统中，CPU模块相当于人的大脑和心脏，它不断地采集输入信号，执行用户程序，刷新系统的输。存储器用来储存程序和数据。
（2）I/O模块
　　输入（Input）模块和输出（Output）模块简称为I/O模块，它们是系统的眼、耳、手、脚，是联系外部现场和CPU模块的桥梁。输入模块用接收和采集输入信号，输入信号有两类：一类是从按钮、选择开关、数字拔码开关、限位开关、接近开关、光电开关、压力继电器等开关量输入信号；另一类是由电位器、热电偶、测速发电机、各种变送器提供的连续变化 的模拟量输入/输出信号电压一般较高，如直流24V 和交流220V。从外部引入的尖锐电压和干扰噪声可能损坏CPU模块中的元器件，或使用权可编程控制器不能正常工作。在I/O模块中，用光电耦合器，光电可控硅、小型继电器等器件来隔离外部输入电路和负载，I/O模块除了传递信号外，还有电平转换与隔离的作用。
（3）编程器
　　编程器除了用来输入和编辑用户程序外，还可以用来监视可编程控制器运行中各种编程元件的工作状态 。
编程器可以永久地连接在可编程控制器上，将编程取下来后系统也可以运行。一般只在程序逻辑输入、调试和检修时使用编程器，一台编程器可供多台编程序控制器公用。
（4）电源
　　可编程控制器使用220V交流电源或24V直流电源。可编程控制器内部的直流稳压电源为各模块内的电路供电，某些可编程控制器可以输入电路和外部电子检测装置（如接近开关）提供24V真流电源，驱动现场执行机构的直流电源一般由用户提供。
