电抗器在变频器中的使用：
1、当变频器到电机的连线超过30米，建议采用抑制高频振荡的交流输出电抗器，避免电机绝缘损坏，漏电流过大变频器保护频繁动作。
2、在输出侧增加AC输出电抗器，可防止输出侧短路导致的变频器损坏。
与变频器配套用的电抗器有3种：

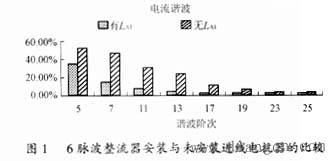

1）进线电抗器LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，示于图1。从图1可以看出接入电抗器后能有效地抑制谐波电波。
2）直流电抗器LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间，LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3）输出电抗器LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。

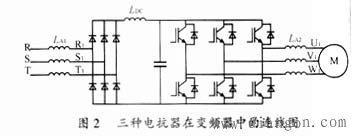

三种电抗器在变频器中的连接如图2所示。
1.需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。因此接入进线电抗器，对改善变频器的运行状况是有好处的。根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1）电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图3所示：
2）三相电源电压不平衡率大于3％。电源电压不平衡率K按式（1）计算：
3）其它晶闸管变流器与变频器共用同一进线电源，或进线电源端接有通过开关切换以调整功率因数的电容器装置。
2.进线电抗器容量的选择

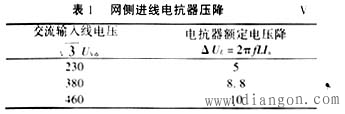

进线电抗器的容量可按预期在电抗器每相绕组上的压降来决定。一般选择压降为网侧相电压的2％～4％，也可按表1的数据选取。
电感量L的计算公式如式（2）所示：
UV——交流输入相电压有效值（V）；
ΔUL——电抗器额定电压降（V）；
In——电抗器额定电流（A）；
f——电网频率（Hz）。
进线电抗器压降不宜取得过大，压降过大会影响电机转矩。一般情况下选取进线电压的4％（8.8V）已足够,在较大容量的变频器中如75kW以上可选用10V压降。
3.直流电抗器和输出电抗器的作用
在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的55kW以上的变频器都随机供应直流电抗器。

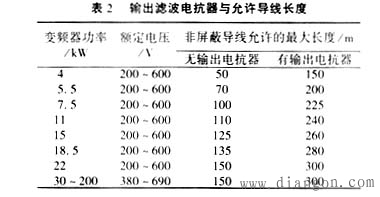

输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作用。有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，表2是西门子公司提供的数据。
4.三相交流进线电抗器的设计计算
当选定了电抗器的额定电压降ΔUL，再计算出电抗器的额定工作电流In以后，就可以计算电抗器的感抗XL。电抗器的感抗XL由式（3）求得：
XL=ΔUL/In(Ω)(3)
有了以上数据便可以对电抗器进行结构设计。
电抗器铁芯截面积S与电抗器压降ΔUL的关系，如式（4）所示：
式中：ΔUL——单位V；
f——电源频率（Hz）；
B——磁通密度（T）；
N——电抗器的线圈圈数；
Ks——铁芯迭片系数取Ks=0.93。
电抗器铁芯窗口面积A与电流In及线圈圈数N的关系如式(5)所示：
A=InN/(jKA)(5)
式中：j——电流密度，根据容量大小可按2～2.5A/mm2选取；
KA——窗口填充系数，约为0.4～0.5。
铁芯截面积与窗口面积的乘积关系如式（6）所示：
SA=UI/(4.44fBjKsKA×10－4)（6）
由式(6)可知，根据电抗器的容量UI(=ΔULIn)值，选用适当的铁芯使截面积SA的积能符合式(6)的关系。
假设选用B=0.6T，j=200A/cm2，Ks=0.93，KA=0.45，设A=1.5S,则电抗器铁芯截面与容量的关系为：
为了使进线电抗器有较好的线性度，在铁芯中应有适当的气隙。调整气隙，可以改变电感量。气隙大小可先选定在2～5mm内,通过实测电感值进行调整。
5.电抗器电感量的测定
5.1直流电抗器LDC电感量的测定
铁芯电抗器的电感量和它的工作状况有很大关系，而且是呈非线性的，所以应尽可能使电抗器处于实际工作条件下进行测量。图4所示是测量直流电抗器的电路。在电抗器上分别加上直流电流Id与交流电流I～，用电容C=200μF隔开交直流电路，测出LDC两端的交流电压U～与交流电流I～，可由式（9）、式（10）式近似计算电感值L。
5.2交流电抗器电感量的测定
带铁芯的交流电抗器的电感量不宜用电桥测量，因为测电感电桥的电源频率一般是采用1000Hz，因此测电感电桥只可用于测量空心电抗器。
对于用硅钢片叠制而成的交流电抗器，电感量的测量可用工频电源的交流电压表——电流表法测量，如图5所示。通过电抗器的电流可以略小于额定值，为求准确可以用电桥测量电抗器线圈内阻rL，每相电感值可按式（11）计算：
式中：U——交流电压表的读数(V)；
I——交流电流表的读数(A)；
rL——电抗器每相线圈电阻(Ω)。
由于电抗器线圈内阻rL很小，在工程计算中常可忽略。
与变频器配套的的三种电抗器对变频器系统的稳定、可靠运行有相当大的作用，其中以进线电抗器作用最大，它能有效地保护整流逆变系统免遭过电压和浪涌电流的冲击，并能提高变频系统的功率因数，国产电抗器质量良好，造价低廉，值得推广应用。
