互锁控制电路原理

互锁电器控制或机械操作机构用语。比如电器控制中同一个电机的“开”和“关”两个点动按钮应实现互锁控制，即按下其中一个按钮时，另一个按钮必须自动断开电路，这样可以有效防止两个按钮同时通电造成机械故障或人身伤害事故。机械行业的某些场合也会用到类似的互锁控制机构。有按钮互锁，接触器互锁等。

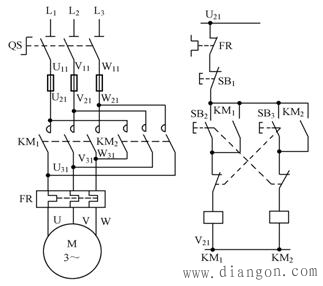

图 “正—反—停”双重互锁手动控制电路原理图
如图所示，分别将KM1、KM2的动断（常闭）触点串接在对方线圈所在电路，使KM1、KM2的触点互相制约，可保证KM1、KM2的线圈不会同时得电。此外，还可将复合按钮或行程开关的常闭触头串接在对方接触器的线圈电路中来实现机械互锁。
