移位寄存器构成的时序电路

在数字电路中，移位寄存器是一种在若干相同时间脉冲下工作的以触发器为基础的器件，数据以并行或串行的方式输入到该器件中，然后每个时间脉冲依次向左或右移动一个比特，在输出端进行输出。这种移位寄存器是一维的，事实上还有多维的移位寄存器，即输入、输出的数据本身就是一些列位。实现这种多维移位寄存器的方法可以是将几个具有相同位数的移位寄存器并联起来。

移位寄存器可以用来寄存代码，还可以用来实现数据的串行—并行转换、数值的运算以及数据的处理等。目前常用的集成移位寄存器种类很多，如74X164、74X165、74X166、74X595均为八位单向移位寄存器，74195为四位单向移存器，74194为四位双向移位存器，74198为八位双向移位存器。

根据移位方向，常把它分成左移寄存器、右移寄存器和双向移位寄存器三种。根据移位数据的输入－输出方式，又可将它分为串行输入－串行输出、串行输入－并行输出、并行输入－串行输出和并行输入－并行输出四种电路结构。

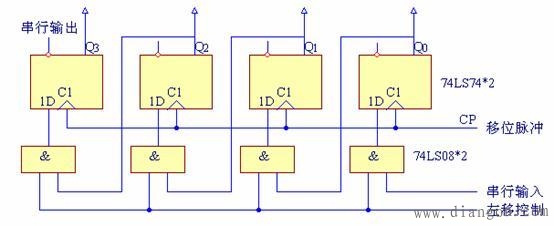

四位串行输入、串并行输出的左移移位寄存器
