数字示波器（ DSO ）用 A/D 转换把被测模拟信号变成数字信号，然后存入 RAM 中，需要时再将 RAM 中存储的内容调出，通过相应的 D/A 转换器，再恢复为模拟信号显示在屏幕上。它不仅可用于记录波形，而且可以将获得的信息进一步数据处理，在有突发性、异常情况发生时，用它记录下异常情况发生前的波形数据很方便，而且 DSO 以数字化的形式处理并记录波形，为其它设备提供了研究波形的方便。
54621A 是一种带宽为 60MHz ，采样率为 200MSa/S 的 DSO 。 与模拟示波器相比 54621A 数字示波器有以下特点：
·该数字示波器可以连续更新慢速变化波形的扫迹，有利于低频信号的测试，而用模拟示波器测低频信号只能显示慢速移动的光点。
·该数字示波器的垂直位置有分度，能在屏幕上显示地电位的位置。
·具有自动适配及快速测试功能，可很方便地对波形进行快速测试。
·可对波形进行存储、处理和调用，而模拟示波器当输入信号消失时，显示的波形也消失。

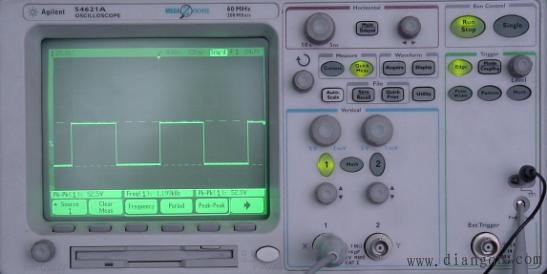

Agilent 54621A 示波器前面板结构如图 1.7 所示。按功能可分为屏幕显示区、水平控制区、功能区、触发区和垂直控制区五个部分。另有 6 个菜单按钮， 3 个输入连接端口和 1 个信号校对端口。下面将分别简要介绍各部分的控制按钮及屏幕上的部分信息。
1. 屏幕显示区
在屏幕显示区，显示窗口除了显示波形图像外，在波形上方还显示出许多有关波形和仪器控制设定值的细节，下面从左至右依次介绍：
（ 1 ）表示 Y 通道的垂直标尺（ V/ 格）；
（ 2 ）触发位置指示；
（ 3 ）表示 X 通道的主时基值；
（ 4 ）表示触发状态；
（ 5 ）表示边缘触发斜率：
上升
下降沿
（ 6 ）表示选用的触发信号源；
（ 7 ）读数表示触发点的电平值；
在显示窗口下方为菜单选择按钮。
图 1 54621A 示波器前面板结构图
2．水平控制区（Horizontal）
水平控制区在仪器右上部，共有 3 个按钮。
（ 1 ）时基（扫描）时间选择旋钮，选择范围 5ns~50s 。
（ 2 ）扫描选择键 main/Delay
在按下该键后，在显示屏幕下方“√”表示选中该项，有以下菜单功能
· main （主扫描）
· Delay （延迟扫描），此时屏幕上方为主扫描波形，下方为延迟扫描波形，调节扫速旋钮可改变延迟扫描的宽度，改变水平位移旋钮可以改变延迟扫描的位置。
· Roll （滚动显示），波形从右向左移，此时时基应低于 500ms/div 。若当前设置高于 500ms/div ， DOS 将自动设置于 500ms/div ，适于低频信号测试。
· xy 模式，测试李萨育图形。
· Vernier （微调），当选择该键时，扫速可进行微调，若不选该键，扫描为 1-2-5 进制。
· Time Ref ，可改变时间轴参考点。
（ 3 ）水平位移旋钮，用以调整屏幕上信号波形的左右水平移动位置。
3．Run Control运行模式控制（位于面板右上侧，包控两按键）
当 Run/Stop 键为绿色时，为启动获取功能，波形显示为活动状态；若 Run/Stop 为红色，则示波器处在停止获取状态，波形显示被冻结，此时，可能包括几个有用信息的触发，但只有最后的触发采集可以平移和缩放。用 Single 键可确保只采集一个触发。
4．功能区
功能区按钮在水平控制区下面。
（ 1 ）“
”调节旋钮，在不同的菜单下可调节标有“ ”的参变量。
（ 2 ） Measure 测试方式选择，包括两按键 Cursors 及 Quick meas
· Quick meas 可以对输入源进行自动测试。在该栏菜单有许多常用参数以供测试选择。
· Cursors 游标测试，按下此键后在屏幕上会同时出现水平和垂直方向的两组游标虚线，在该按键菜单下可以选择：测试的源，测试的参数（水平？垂直？），利用手动调节“ ”旋钮，改变游标以达到测试的目的，增量
（
）即为两光标间距离。
（ 3 ） Waveform 栏目包括 Acquire 及 Display 两按键。
· Acquive 检测模式，包括： Normal 方式， Peek Det （峰值检测）， Averaging （可平均多个触发以减少噪声）， Real time （实时测试）。
· Display （显示控制）包括：
persist 无限余辉； clear Display （擦除先前采集）； Guide 改变栅格亮度；
Vectors ；是否在各采集点间加上向量，防止出现频率混叠。
（ 4 ） Auto-scale （自动测试），当输入信号 f>50 Hz ，占空比大于 0.5% ，幅度大于 10mV 时，利用 Auto-scale 键可以根据信号对示波器各测试参数进行自动识配，使信号自动同步并在显示屏上显示一个完整周期。若要取消自动测试，可按软键 undo-Auto-scale 。
（ 5 ） File 文件菜单，含 save/recall 及 Quick print 两按键。
在此栏可对所采集波形进行存贮、打印功能。
（ 6 ） Utitily 。通过它可以设置示波器的其它应用项目。如加载某种语言，设定屏幕保护方式等等。
5．触发区（Trigger）
（ 1 ） Edge （边缘触发），可选择上升或下降沿触发，以及触发源对 1 、 2 通道及 EXIT （外接信号）进行选择。
（ 2 ） mode/coupling ，按下此键可进行以下菜单操作。
· mode （触发方式），可选择 Normol ， Auto ， Auto level 。
· coupling （触发源耦合方式），可选择 DC 、 AC 、 LF 、 Reject ， TV （在 Trigger-More 中启用）
· Noise Rej （噪声抑制），若选择该项，对噪声不敏感，但有时需要更大的幅度来触发。
· HF Reject （高频抑制），此时系统加入一低通滤波器。
· Hold off （释抑时间），选择该项后，可以通过“ ”键调节释抑时间，使波形同步。
（ 3 ） level （触发电平控制旋钮），用以改变触发电平值。
（ 4 ） Pulse Width （脉冲宽度触发）
按下此键可在菜单中选择正脉冲或负脉冲触发，以及触发脉冲的宽度等。
（ 5 ） Pattern （模型触发），可以通过查找特定的模型而识别触发条件。
（ 6 ） More ，其它更多的触发方式，如 TV ， I 2 C ，……
（ 7 ） Ext Trigger （外触发信号输入端）。
6．垂直控制区（Vertical）
垂直控制区按钮从上往下依次为：
（ 1 ）垂直灵敏度旋钮（垂直刻度的选择钮），选择范围 1mv/div~5V/div 。
（ 2 ）通道选择键，灯亮表示选中显示该通道波形，两个通道灯都亮表示双踪显示。不需要时将灯按灭即可。注意在此菜单下有一 Probe （探头比），一般测试时应使其为 1.0 ： 1 ，否则应将测试峰峰值除以探头比才是真实值。
（ 3 ） math 键。按下此键会显示一系列菜单，在此菜单下可对被测波形进行数学分析，如 FFT 、微分、积分等。
（ 4 ）垂直位移旋钮，用以调节屏幕上波形的垂直移位位置。
（ 5 ）示波器信号的输入端。
• Probe Comp 探头校对补偿器，在面板右下角，用以对探头进行使用前的校对。
